Ыстық мырышталған U-арналы болат тіреуіш кронштейн

ZHONGTIAN фирмасының ыстық мырышталған U-арналы болат тірегі ұзақ мерзімді фотоэлектрлік орнату қолданбаларына арналған. Q235B немесе Q355B ыстықтай илектелген U арналы болаттан жасалған және GB/T 13912 стандартына сәйкес мырышталған, ол коррозияға төзімділікті, құрылымдық беріктікті, реттелетін орнатуды және зауыттық теңшеуді біріктіреді. Ол жерге орнатылған күн фермалары, ауылшаруашылық PV, балық аулау PV, шатыр жүйелері және күн көліктері үшін жарамды.

Коррозиядан қорғау

Ыстық мырыштау

Ыстық мырышталған U-арналы болат тіреуіш кронштейн болат субстратпен мырыш-темір қорытпасының қабатын құрайтын ыстық мырышталған жабынды пайдаланады. Қаптама күшті адгезияны және беттің ұсақ зақымдалуынан катодтық қорғанысты қамтамасыз етеді.

Берілген деректер жағалаудағы, тұзды-сілтілі, қышқылды-жаңбырлы және ылғалды орталарда 500+ сағаттық тұз шашуға төзімділігін және ұзақ мерзімді қорғанысты көрсетеді. Қолайлы жағдайларда, коррозияға қарсы техникалық қызмет көрсетуді азайту арқылы қызмет ету мерзімі шамамен 25 жылға жетуі мүмкін.

Өңдеу төзімділігі

Мырышталған құрамдас бөліктер қорғаныш жабындысын оңай тазаламай-ақ зауыттық кесуді, бүгуді, тесуді және басқа өңдеуді қолдайды. Алдын ала өңдеу жердегі модификацияны және коррозияға қарсы қайталама өңдеу қажеттілігін азайтады.

Құрылымдық өнімділік

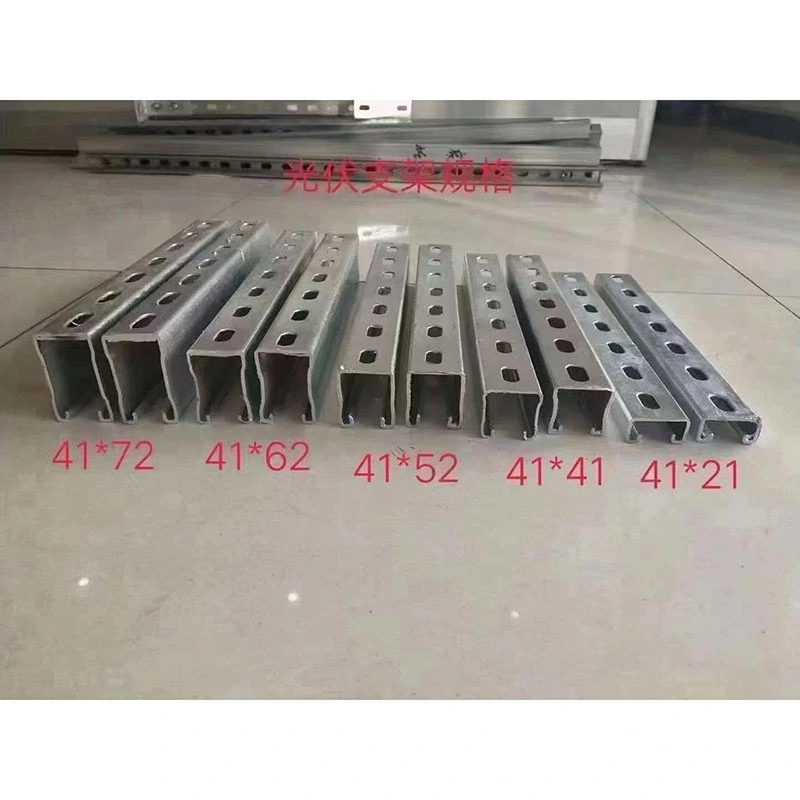

Болат материалдары

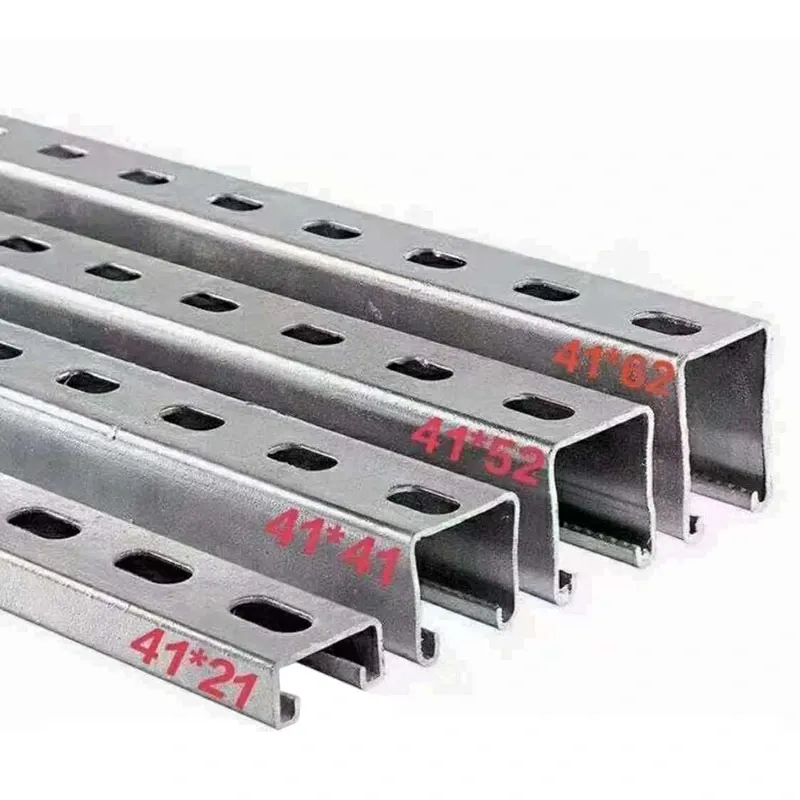

Q235B және Q355B ыстықтай илектелген U-каналы болат жобаны жүктеу талаптарына сәйкес қол жетімді. U-тәрізді профиль фотоэлектрлік тірек құрылымдары үшін жақсы иілу және бұралу кедергісін қамтамасыз етеді.

Жүктеме сыйымдылығы

Құрылым күшті желге, қалың қарға және басқа да экологиялық жүктемелерге арналған. Берілген деректер белгіленген шарттарда 1,5 тоннаға дейінгі бір бағаналы жүк көтерімділігін көрсетеді.

Температура диапазоны

Берілген жұмыс ауқымы шамамен -40°C пен 120°C аралығында. Нақты құрылымдық дизайн жергілікті температураны, желді, қарды, іргетас пен орнату жағдайларын ескеруі керек.

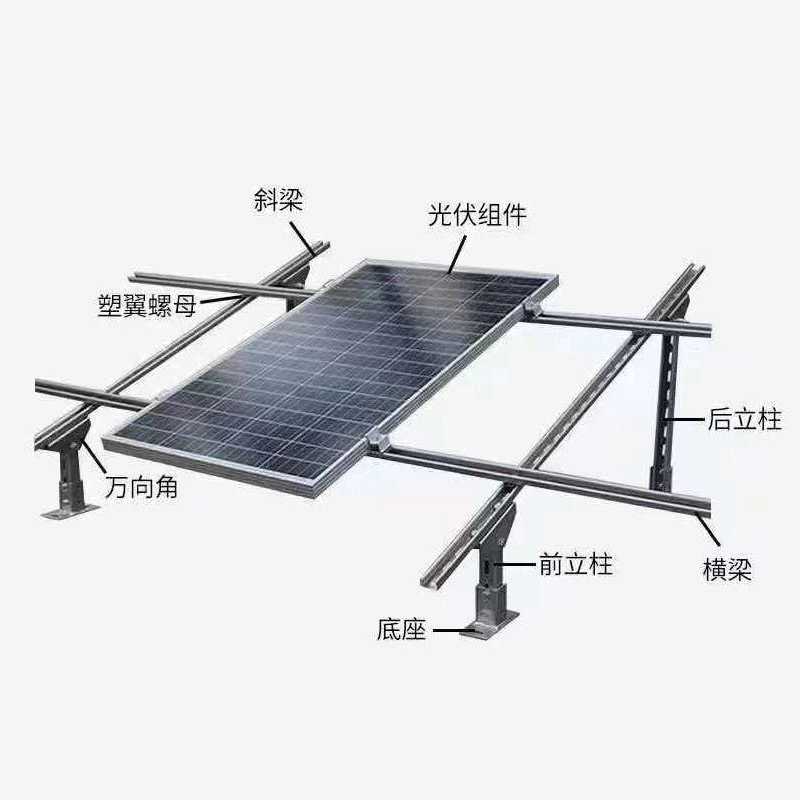

Реттелетін орнату

Еңкейтуді реттеу

Жүйе 10°-тан 60°-қа дейінгі көптеген еңкейту орындарын қолдайды, бұл монтаждау бұрышын жобаның орналасуына және күн жағдайларына сәйкес реттеуге мүмкіндік береді. Берілген жоба деректері оңтайландырылған бұрыштардың сайт жағдайына байланысты жыл сайынғы генерацияны 5%-8%-ға жақсартуы мүмкін екенін көрсетеді.

Модуль үйлесімділігі

U-арнасының жылжымалы құрылымы фотоэлектрлік модульдердің әртүрлі орналасуларын қолдайды және бірбеттік және екі беттік модульдермен бірге пайдалануға болады. Модуль аралығы мен орнату орындарын орнату кезінде реттеуге болады.

Жер бедерін бейімдеу

Модульдік құрылым тегіс жерді, еңіс жерді, ауылшаруашылық PV, балық аулау PV және басқа да биіктік немесе іргетас жағдайлары әртүрлі жерлерді орналастыра алады.

Орнату әдісі

Болт жинағы

Ыстық мырышталған U-арна болат тірегі болтпен жалғанған орнату үшін стандартталған тесілген тесіктер мен тот баспайтын болаттан жасалған бекіткіштерді пайдаланады. Бұл жердегі дәнекерлеуді азайтады және құрастыруды жеңілдетеді.

Қолайлы жоба жағдайында стандартталған орнату әдісі құрылыс уақытын 30%-дан астам қысқартуы мүмкін.

Зауыттық алдын ала өңдеу

ZHONGTIAN жөнелтпес бұрын кесу, тесу, майыстыру және таңдалған алдын ала құрастыру операцияларын аяқтай алады. Бұл жердегі өндірісті азайтуға және орнату тиімділігін арттыруға көмектеседі.

Жоба қолданбалары

Жерге орнатылған PV

Бір бағаналы және қос бағаналы конфигурацияларды модуль өлшеміне, іргетастың арақашықтықына, жел жүктемесіне және қар жүктемесіне сәйкес таңдауға болады.

Ауыл шаруашылығы және балық аулау PV

Көтерілген құрылымдар құрылымдық тұрақтылықты сақтай отырып, ауылшаруашылық қызметі немесе су негізіндегі фотоэлектрлік жобалар үшін қажетті тазартуды қамтамасыз ете алады.

Төбенің үстіңгі қабаты мен автотұрақ PV

Жеңіл шатыр құрылымдары мен кіріктірілген күн батареясының конфигурациялары шатыр жағдайларына, тұрақ схемаларына, модуль өлшемдеріне және құрылымдық талаптарға сәйкес реттелуі мүмкін.

Өмірлік цикл құны

Төменгі техникалық қызмет көрсету

Ыстық мырышпен қаптау негізгі суық мырышталған құрылымдармен салыстырғанда тұрақты тотты кетіру және қайта бояу қажеттілігін азайтады. Бұл үлкен күн жобалары үшін ұзақ мерзімді жөндеу жұмыстарын қысқартуы мүмкін.

Ұзақ мерзімді құн

Бастапқы сатып алу құны қарапайым суық мырышталған өнімдерге қарағанда жоғары болуы мүмкін болса да, жеткізілетін шығындарды бағалау техникалық қызмет көрсету және ауыстыру талаптарының төмендеуіне байланысты қолданыстағы шарттарда өмірлік цикл шығындарын 30%-дан астамға азайтуға болатындығын көрсетеді.

Біріктірілген сатып алу

Толық құрамдас бөліктер

ZHONGTIAN біріктірілген сатып алу пакеті ретінде U арналы болат, С арналы болат, жердегі қадалар, қысқыштар, қысым блоктары және тот баспайтын болаттан жасалған бекіткіштерді жеткізе алады.

Жобаны қамтамасыз ету

Жиынтық ресурстар EPC мердігерлері мен фотоэлектрлік интеграторларға жеткізушілерді үйлестіруді, логистиканы, инспекцияны және тапсырыстарды басқару жұмысын азайтуға көмектеседі.

Арнайы өңдеу

Арнаулы ұзындықтар

Ыстық мырышталған U-арна болат тірегі жоба сызбалары мен орнату талаптарына сәйкес реттелетін ұзындықтарды қолдайды.

Арнайы тесіктер

Зауыттық тесу және орналастыруды арнайы қапсырмаларға, жақшаларға, рельстерге және қосылым құрамдастарына сәйкестендіру үшін реттеуге болады.

Алдын ала кесу

Құрамдас бөліктерді жоба бөлімдеріне сәйкес алдын ала кесуге және буып-түюге болады, бұл жердегі кесуді азайтады және орнатуды жеңілдетеді.

Жиі қойылатын сұрақтар

Болаттың қандай сорттары бар?

Q235B және Q355B ыстықтай илектелген U-каналды болат бар. Таңдау жобаның жүктелуіне және құрылымдық есептеулерге байланысты.

Қандай мырыштау стандарты қолданылады?

Өнім ыстық мырышталған болаттан жасалған бұйымдарға арналған GB/T 13912 талаптарына сәйкес келеді.

Жағалау аймақтарында қолдануға бола ма?

Иә. Мырышпен қапталған жабын сыртқы тоттан қорғауға, соның ішінде жағалық және ылғалды орталарға, жабын сипаттамасы дұрыс таңдалған кезде жарамды.

Бұрыш диапазоны қандай?

Стандартты реттелетін диапазон соңғы құрылымдық конфигурацияға байланысты 10° - 60% құрайды.

Жұмыс орнында дәнекерлеу қажет пе?

Жоқ. Негізгі құрылым стандартталған тесіктер мен болт қосылымдарын пайдаланады, бұл жердегі дәнекерлеу қажеттілігін азайтады.

Арнайы ұзындықтарды жеткізуге бола ма?

Иә. ZHONGTIAN жоба талаптарына сәйкес теңшелген ұзындықтарды, тесу, майыстыру, кесу және басқа зауыттық өңдеуді қолдайды.
