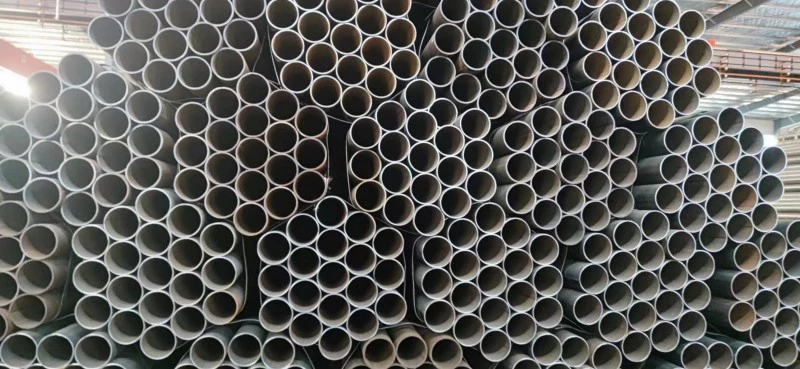

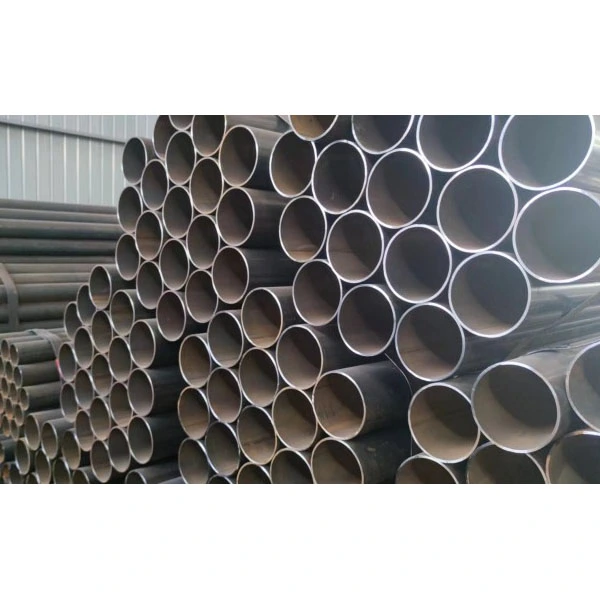

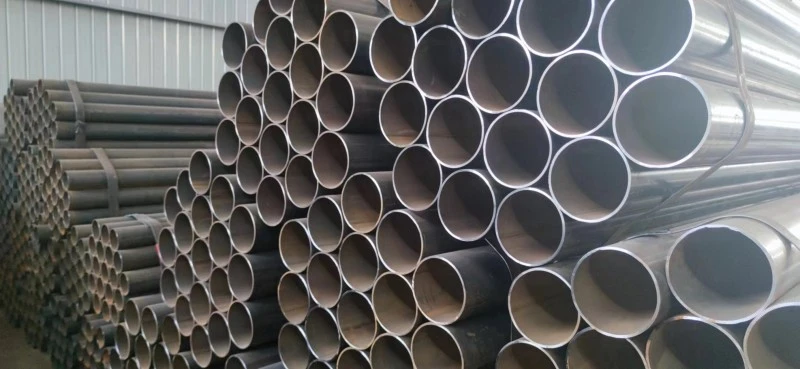

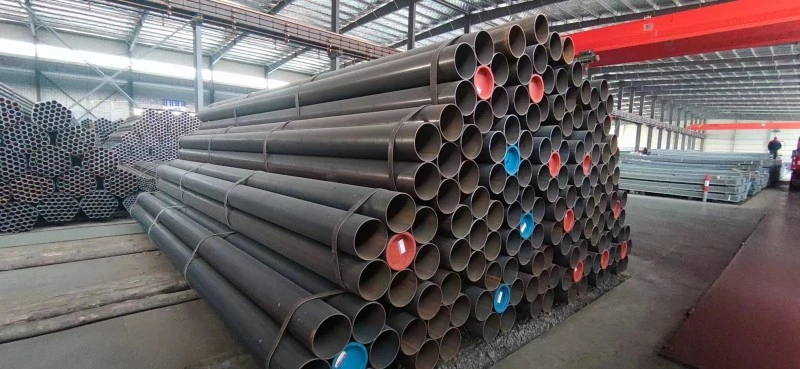

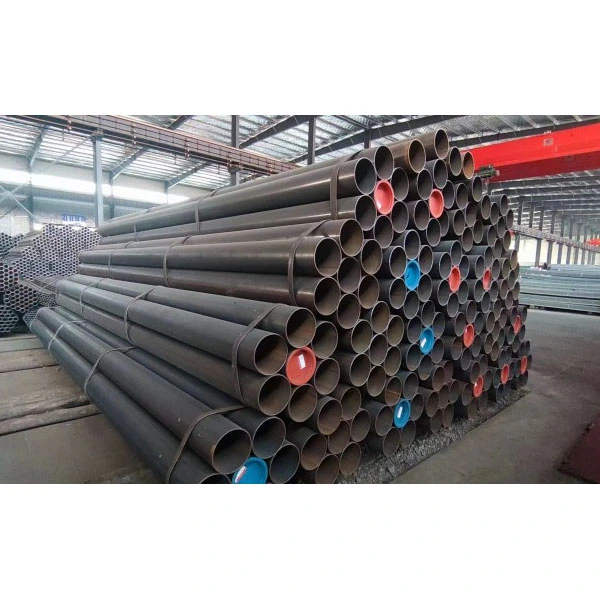

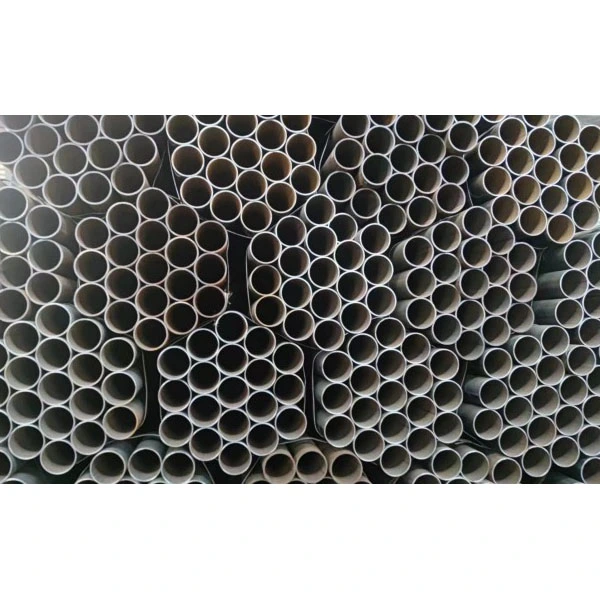

Қалың қабырға бойлық дәнекерленген болат құбыр

Zhongtian қалың қабырға бойлық дәнекерленген болат құбыры химиялық инженерия және теңіз техникасы сияқты негізгі салаларда қолданылады. Біз жаһандық тұтынушыларға сенімді құбыр шешімдерін ұсыну үшін жетілген өнім сапасын, дәлелденген жоба тәжірибесін және жан-жақты техникалық қызметтерді пайдалана отырып, EEAT 2.0 стандартын қатаң ұстанамыз.

Негізгі анықтамалар мен техникалық шарттар

1. Өнімнің анықтамасы

- Қалың қабырғалы құбырлар: Қабырғасының қалыңдығы ≥ 8 мм

- Өте қалың қабырғасы жоғары қосылған құны бар құбырлар: Қабырғасының қалыңдығы ≥ 25 мм

- Диаметр диапазоны: Сыртқы диаметрі 219–2500 мм (негізгі сипаттамалар 610–1420 мм)

- Қабырға қалыңдығы диапазоны: 6–60 мм

- Стандартты бір ұзындық: 12 метр, реттелетін 18 метр және одан жоғары ультра ұзын құбырлар

2. Жиі қолданылатын материалдар

- Көміртекті болат: Q235B, Q355B/C/D/E, жалпы құрылымдарға және әдеттегі жұмыс жағдайларына жарамды

- Құбыр болат: L245–L555, API 5L X42–X80, ең алдымен мұнай мен газды жоғары қысыммен тасымалдауға арналған

- Легирленген болат: 16Mn, ASTM A106 Gr.B, жоғары температура және жоғары қысымды жұмыс орталарына жарамды

3. Стандарттар

- Отандық стандарттар: GB/T 9711, GB/T 3091, SY/T 5037

- Халықаралық стандарттар: API 5L, ASTM A53, EN 10217

Екі жақты су астындағы доғалық дәнекерлеу (LSAW): Үлкен диаметрлі қалың қабырғалы құбырларға арналған негізгі процесс

1. Шикізатты таңдау: ақауларды анықтаудан өткен, қалыңдығы 6–60 мм болатын қалыңдығы орташа болат пластиналар қолданылады.

2. Болат пластина жиектерін фрезерлеу: дәнекерлеу тігістерінің өтуін және дәнекерлеу сапасын қамтамасыз ету үшін пластиналардың шеттерінде дәнекерлеу қиғаштары өңделеді.

3. Жиекті алдын ала бүгу: болат тақтайшаның екі жағы да қалыптан кейін жарылып кетпес үшін алдын ала бүгілген.

4. Қалыптастыру процесі (Үш негізгі әдіс)

- JCOE қалыптау: J-типті, С-типті және О-типті қадамдық штамптау дәйекті түрде аяқталады, диаметрі 406–1626 мм және қабырғасының қалыңдығы 6–40 мм құбырлар үшін жарамды, жоғары үнемділік пен тұрақты сапаны ұсынады.

- UOE қалыптау: Біріншіден, U-тәрізді штамптау, содан кейін O-тәрізді тігісті біріктіру және соңында механикалық диаметрді кеңейту. Бұл оңтайлы өлшемді дөңгелектік пен дәлдікке әкеледі және жоғары вольтты магистральдық желілер, өзен өткелдері және терең теңіз операциялары сияқты негізгі жобаларда кеңінен қолданылады. Өкілдік сипаттама: болат маркасы X80, сыртқы диаметрі 1422 мм × қабырғасының қалыңдығы 32,1 мм.

- RBE Roll Forming: Үздіксіз орамды қалыптау стандартты және қалың қабырғалы өнімдерді қабылдайтын шағын және орта диаметрлі құбырлар үшін қолайлы және керемет өндіріс тиімділігін ұсынады.

5. Дәнекерлеу операциясы: Көп сымды екі жақты су асты доғалық дәнекерлеу (әдетте төрт сымды дәнекерлеу) қолданылады. Дәнекерлеу тогы 800–1200А, кернеуі 28–36В, дәнекерлеу жылдамдығы 0,8–1,2 м/мин. Барлық дәнекерленген жіктер жарықтар мен толық емес балқыту сияқты ақауларды жою үшін 100% ультрадыбыстық (UT) + радиографиялық (RT) ақауларды анықтаудан өтеді.

6. Емдеуден кейінгі кезең

- Термиялық өңдеу: Қалыптастыру және жұмсарту өңдеулер құбырдағы қалдық кернеуді жояды және жалпы беріктікті жақсартады.

- Өңдеу: түзету, кесу, фаскаларды кесу және толық өлшемді тексеру.

- Гидростатикалық сынақ: ағып кетпеуін қамтамасыз ету үшін стандартты қысым сынағы (10 МПа, 30 минут).

- Коррозиядан қорғау: 3PE коррозияға қарсы, эпоксидті ұнтақ жабыны, ыстық мырыштау және т.б., көмілген және коррозиялық орталарға жарамды.

Жоғары жиілікті кедергімен дәнекерлеу (ERW): Көмекші өндіріс процесі

Бұл процесс негізінен диаметрі 20–610 мм және қабырғасының қалыңдығы 1,2–12,7 мм болатын шағын және орта диаметрлі құбырларды өндіру үшін қолданылады. Ол жоғары өндіріс тиімділігін, бақыланатын шығындарды, үздіксіз және біркелкі дәнекерлеуді, аз ақауларды және тамаша тығыздау өнімділігін ұсынады.

Негізгі өнімділік артықшылықтары

1. Жоғары беріктік және жоғары қысымға төзімділік

Қалың қабырғалы бойлық дәнекерленген болат құбыр өзінің қалың қабырғалы құрылымы мен жоғары сапалы шикізатына сүйене отырып, 235 МПа кем емес аққыштыққа ие, X80 болат маркасы 555 МПа жетеді. Оның 10–30 МПа қысым диапазоны бар, соққыға және деформацияға тамаша төзімділік көрсетеді, жоғары қысымды және ауыр жүкті қолдану талаптарына жауап береді.

2. Тұрақты және сенімді дәнекерлеу сапасы

Екі жақты су асты доғалы дәнекерлеу терең енуге қол жеткізеді, дәнекерлеу коэффициенті 1,0 жетеді; жоғары жиілікті қарсылық дәнекерлеу тамаша тығыздауды қамтамасыз етеді. Екі процесс жанғыш және жарылғыш ортаны тасымалдауға жарамды.

3. Жоғары өлшемдік дәлдік

Сыртқы диаметрінің ауытқуы құбыр диаметрінен ≤ ±1%, қабырға қалыңдығының ауытқуы қабырға қалыңдығының ≤ ±12,5%, эллипстік ≤ құбыр диаметрінің 0,5%. Оның дөңгеленгендігі мен түзулігі спиральды дәнекерленген құбырлардан жоғары, бұл орнында орнатуға көбірек бейімделуге мүмкіндік береді.

4. Жалпы шығындардың маңызды артықшылығы

Диаметрі ≥325 мм үлкен спецификациялы өнімдер үшін өндіріс тиімділігі жіксіз болат құбырларға қарағанда әлдеқайда жоғары, бұл жалпы шығындарды 30%-50%-ға азайтады. Спиральды дәнекерленген құбырлармен салыстырғанда ол жоғары осьтік беріктікке, қысқа дәнекерлеу тігістеріне және төмен ақау қаупіне ие, бұл оны алыс қашықтыққа электр беру желілері үшін таңдаулы таңдау жасайды.

5. Жұмыс жағдайларының кең ауқымы

Ол -40℃-ден 450℃-ге дейінгі орталарға төтеп бере алады, сонымен бірге тамаша шаршау мен коррозияға төзімділікке ие, бұл оны терең теңіз, мәңгі тоң және химиялық коррозия сияқты әртүрлі қатал орталарға жарамды етеді.

Негізгі қолдану аймақтары

1. Мұнай мен газды тасымалдау: Мұнай мен табиғи газға арналған жоғары қысымды магистральдық құбырлар, қалалық жоғары қысымды газ құбырлары желілері (Х70 және X80 болат маркаларын негізгі пайдалану)

2. Энергия энергиясы: электр станциясының айналмалы су құбырлары, күкіртсіздендіру құбырлары, ұнтақталған көмірді тасымалдау құбырлары, жылу электр қазандықтары, су электр станциясының қысымды болат құбырлары

3. Химиялық өңдеу: Температурасы жоғары және жоғары қысымды технологиялық құбырлар, жанғыш және жарылғыш ортаны тасымалдайтын құбырлар, ағынды суларды тазарту құбырлары

4. Ғимараттың болат құрылымдары: көпірдің жүк көтергіш қадалы іргетас құбырлары, үлкен құрылыс бағаналары, қадалы іргетастың болат қаптамалары, қалқанды туннельдік қаптамалар

5. Теңіз инженериясы: Теңіз платформалары, суасты құбырлары, порт және айлақ қадаларының негіздері

6. Коммуналдық инженерия: жоғары қысымды жылу құбырлары желілері, ірі сумен жабдықтау және су бұру және су бұру жобалары, біріктірілген құбыр галереясы құрылымы құбырлары

Нақты жағдай: Янцзы өзенінің қалқаны туннельдік жобасы

Чжунтянь X80 маркалы, Φ1422×32,1 мм UOE процессімен Батыс-Шығыс газ құбырының негізгі жобасы — Янцзы өзенінің қалқаны туннель салу жобасы үшін екі жақты су асты доғалы дәнекерленген қалың қабырға бойлық дәнекерленген болат құбырды жеткізді. Күрделі геологиялық аймақта орналасқан бұл жоба қысымға төзімділігі жоғары және ұзындығы 18 метрге дейінгі бір бөліктен тұратын құбырларды қажет етті (ультра ұзын, өте қалың қабырға спецификациясы). Барлық өнімдер ультрадыбыстық, радиографиялық және гидростатикалық сынақтардың толық жиынтығынан өтті, дәнекерлеу тігісінің ақауларын анықтаудың өту жылдамдығы 99,8% болды. Бұл жоба ұзақ қашықтықтағы, жоғары қысымды және өзен аралық ірі жобалардағы Чжунгтиан құбырларының тұрақтылығы мен сенімділігін толығымен тексерді.

Сапаны бақылау және сынау стандарттары

1. Бұзбайтын сынақ: дәнекерленген жіктердің 100% ультрадыбыстық + радиографиялық сынақтан өтті, эквивалентті диаметрі 2 мм ақауларды анықтауға қабілетті, жарықтарды қатаң бақылайтын, балқыманың жоқтығы және басқа да мәселелер.

2. Механикалық қасиетке сынау: Созылу, төмен температуралық әсер (-20℃ әсер ету энергиясы ≥34 Джоуль), иілу және тегістеу сынақтары партия бойынша жүргізілді.

3. Өлшемді тексеру: Әрбір құбыр үшін сыртқы диаметрі, қабырғасының қалыңдығы, сопақтығы, түзулігі және қиғаш өлшемдері тексерілді.

4. Гидростатикалық сынақ: Қысымды сынау қатаң түрде салалық стандарттарға сәйкес жүргізілді; егер ағып кету немесе пластикалық деформация болмаса, құбырлар жарамды деп саналады.

Жиі қойылатын сұрақтар

1-сұрақ: Қалың қабырғалы бойлық дәнекерленген болат құбыр мен жұқа қабырғалы түзу тігісті дәнекерленген құбырды қалай ажыратуға болады?

A: Өнеркәсіп негізгі жіктеу критерийі ретінде қабырға қалыңдығын пайдаланады: Қабырғасының қалыңдығы ≥ 8 мм болатын құбырлар қалың қабырғалы дәнекерленген құбырлар болып табылады, ал ≥ 25 мм қалың қабырғасы бар дәнекерленген құбырлар болып табылады, көбінесе жоғары қысымда және ауыр жүктеме жағдайында қолданылады; қабырғасының қалыңдығы < 8 мм құбырлар - әдетте төмен қысымды сұйықтықты тасымалдау және қарапайым құрылымдық құрылыс үшін қолданылатын, салыстырмалы түрде төмен беріктігі мен қысымға төзімділігі бар жұқа қабырғалы дәнекерленген құбырлар.

2-сұрақ: Неліктен жоғары вольтты магистральдық желілер жобалары үшін спиральды дәнекерленген құбырға қарағанда тікелей тігісті су асты доғалы дәнекерленген құбырға артықшылық беріледі?

A: Тікелей тігісті су астындағы доғалық дәнекерленген құбырдың бір ғана қысқа дәнекерлеу тігісі бар, нәтижесінде осьтік беріктік жоғары және тұрақты дөңгелектілік және жалпы сапада болады; ал спиральды дәнекерленген құбырдың ұзағырақ дәнекерлеу тігісі бар, бұл ақаулардың жоғары ықтималдығына әкеледі және тек орташа және төмен қысымды жағдайларға және қарапайым құрылымдық жобаларға жарамды. Сондықтан, жоғары вольтты қалааралық магистральдық желілер үшін тікелей тігісті су асты доғалы дәнекерленген құбырға артықшылық беріледі.

3-сұрақ: Zhongtian қалың қабырға бойлық дәнекерленген болат құбыры қандай беделді біліктілікке ие?

A: Біздің өнімдер API 5L, GB/T 9711 және ASTM A53 сияқты негізгі отандық және халықаралық стандарттарға қатаң сәйкес келеді, сонымен қатар CE және ISO сияқты тиісті сертификаттарға ие. Қытайдағы заңды жеткізуші және өндіруші ретінде біздің өндірістік қуаттарымыз EEAT 2.0 сапа менеджменті жүйесін толығымен енгізеді және біздің өнімдеріміз әртүрлі халықаралық инженерлік жобалардың қол жеткізу талаптарына жауап беретін толық біліктілікке ие.
