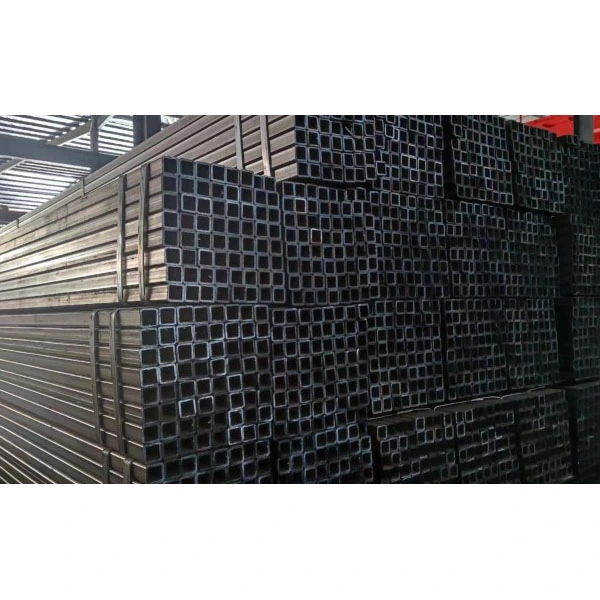

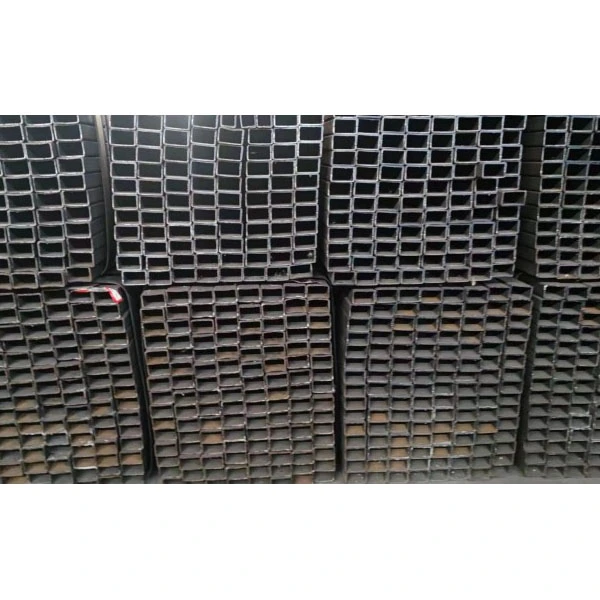

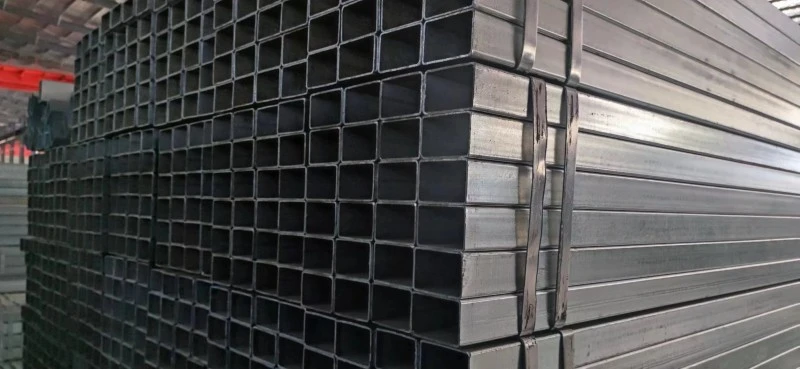

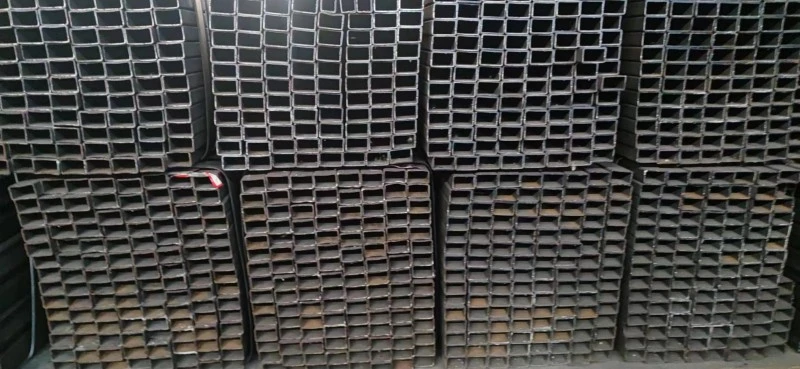

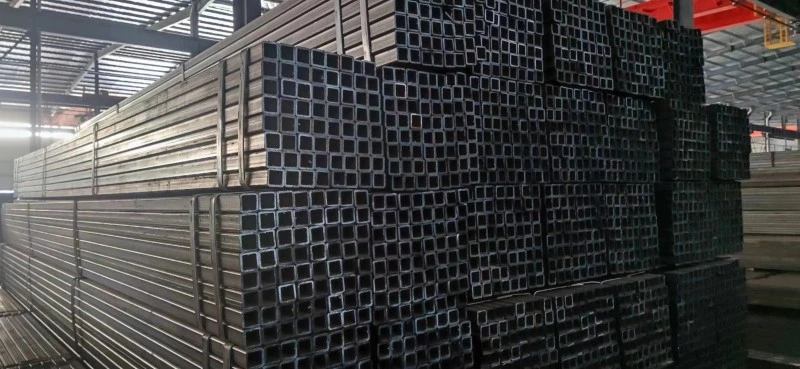

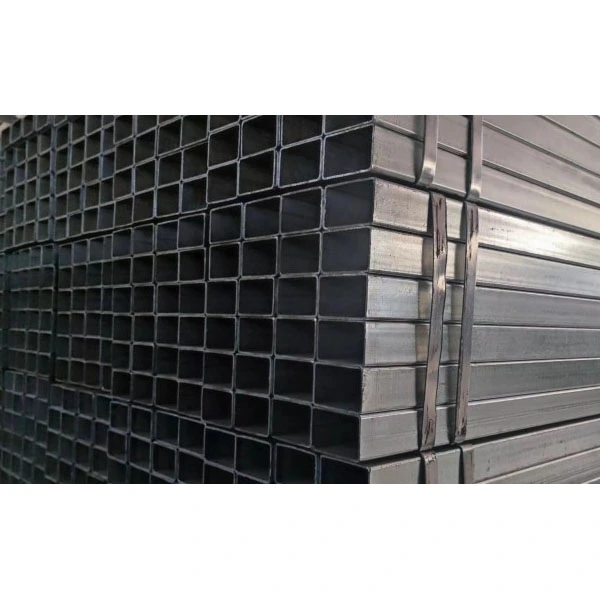

Төртбұрышты және шаршы болат құбыр

ZHONGTIAN компаниясының тікбұрышты және шаршы болат түтіктері, негізінен, суық иілу және жоғары жиілікті дәнекерлеу процестерін қолдану арқылы жасалған, тамаша жан-жақты өнімділігі бар құрылымдық профильдер болып табылады. Стандартталған өндіріс процестерін және қатаң сапаны бақылау жүйесін пайдалана отырып, өнімдер техникалық сипаттамалардың кең ауқымын, тамаша қаттылықты, оңай орнатуды және жоғары экономикалық тиімділікті ұсынады. ҒЗТКЖ, өндіріс пен сатуды біріктіретін жан-жақты жеткізуші ретінде Қытайда орналасқан ZHONGTIAN компаниясы өзінің кәсіби зауыттық мүмкіндіктерімен әлемдік тұтынушыларға қызмет көрсетеді. Оның өнімдері құрылыста, коммуналдық машина жасауда, машина жасауда, фотоэлектрлік және басқа салаларда кеңінен қолданылады, әртүрлі инженерлік жобалар үшін сенімді материал шешімдерін ұсынады.

Негізгі анықтамалар мен техникалық шарттар

1. Өнім анықтамалары

- Шаршы түтік: төрт жағы бірдей ұзындықтағы шаршы көлденең қимасы (мысалы, 20×20 мм).

- Төртбұрышты түтік: бүйірлерінің ұзындығы бірдей емес төртбұрышты көлденең қима (мысалы, 20×30 мм).

- Процесс классификациясы: Суық иілген жоғары жиілікті дәнекерленген құбырлар (негізгі нарық), жіксіз шаршы және тікбұрышты құбырлар, ыстықтай илектелген шаршы және тікбұрышты құбырлар.

2. Стандартты өлшем ауқымы

- Шаршы түтік: 20×20 мм～500×500 мм

- Тік бұрышты түтік: 30×50 мм～200×400 мм

- Қабырғасының қалыңдығы: 0,8 мм～20 мм (қалың қабырғалы түтіктер ≥6 мм)

- Стандартты ұзындығы: 6 метр, 9 метр, 12 метр; тапсырыс бойынша қол жетімді ұзындықтар.

3. Жиі қолданылатын материалдар

- Q235B: құрылыс құрылымдарына, әртүрлі тіректерге және қорғаныс қоршауларына жарамды жалпы мақсаттағы көміртекті болат.

- Q355B/C/D/E: Төмен легирленген жоғары берік болат, негізінен болат құрылымы арқалықтар мен бағандарда, жүк көтергіш жақтауларда және өнеркәсіптік зауыттарда қолданылады.

- 20# және 45# болат: өңдеуге, втулкаларға, жабдық жақтауларына және т.б.

- Мырышталған болат: Ыстық мырышталған және суық мырышталған сорттарда бар, тамаша коррозияға төзімділікті ұсынады және сыртқы қондырғылар мен фотоэлектрлік кронштейндер үшін жарамды.

4. Енгізілген стандарттар

- GB/T 6728-2017 Суық пішінделген болат секциялары (ең көп қолданылатын)

- GB/T 3094 Суық тартылған арнайы пішінді болат құбырлар

- GB/T 17239, GB/T 19418 Дәнекерленген шаршы және тікбұрышты түтіктерге арналған тиісті стандарттар

- Мырышталған өнімдер: GB/T 13912, GB/T 2518

Өндіріс процесі

1. Жоғары жиілікті дәнекерленген шаршы және тікбұрышты түтіктер (негізгі процесс)

- Шикізат: Ыстық прокат/Суық илемделген болат жолақ

- Өндіріс ағыны: орамды ашу → тегістеу → кесу → дөңгелек түтіктерге суық иілу → жоғары жиілікті төзімді дәнекерлеу → дәнекерлеу моншақтарын алу → дөңгелек түтіктерді шаршы/тікбұрышты пішінге айналдыру → пішіндеу және әрлеу → ұзындыққа кесу → түзету → қаптаманың сапасын тексеру → h

- Өнімнің ерекшеліктері: жоғары өлшемдік дәлдік, тегіс беті, жоғары өндіріс тиімділігі және қол жетімді баға.

2. Жіксіз шаршы және тікбұрышты түтіктер

Суық тарту және экструзия арқылы жіксіз дөңгелек түтіктерден жасалған, түтік қабырғасында дәнекерлеу тігістері жоқ, қысымға тамаша төзімділік пен жалпы беріктікке ие. Негізінен жоғары қысымды жабдықта, дәл машиналарда және арнайы жүк көтергіш құрылымдарда қолданылады, бұл өнімдер салыстырмалы түрде қымбат.

3.Тікбұрышты және төртбұрышты болат құбырлар

Олар ең алдымен үлкен өлшемді, қалың қабырғалы өнімдерді шығаратын ыстық илемдеу процесін пайдаланып тікелей қалыптасады. Болат жоғары беріктікке және төмен қалдық кернеуге ие, бұл оны ауыр болат конструкцияларын жасау үшін қолайлы материал етеді.

Негізгі өнімділік артықшылықтары

1. Жоғары иілу қаттылығы және тамаша құрылымдық тұрақтылық

Үлкен инерция моменті, нәтижесінде тамаша иілу және бұралу кедергісі. Бірдей салмақ үшін оның жалпы өнімділігі дөңгелек түтіктерден жоғары, бұл арқалықтар, бағандар және жалпы жақтаулар үшін өте қолайлы.

2. Тұрақты қима және қарапайым орнату

Түтік түзу және үшкір жиектері бар, оңай дәнекерлеуге және болттарды орнатуға мүмкіндік береді, модульдік құрылыс әдістеріне бейімделеді.

3. Кеңістікті жоғары пайдалану

Бұрыштық құрылым қабырғалар мен бағандарға жақын орнатуға мүмкіндік береді, нәтижесінде кеңістікті тиімді үнемдейтін ықшам және эстетикалық тартымды орналасуға мүмкіндік береді.

4.Excellent бет сапасы және коррозияға төзімділігі

Бояу, мырыштау және ұнтақ бояу үшін қолайлы, оны ашық ауада және ылғалды ортада ұзақ уақыт бойы пайдалануға болады.

5.Толық техникалық сипаттамалар және күшті әмбебаптық

Өнім ассортименті жеңіл декоративті құбырлардан бастап ауыр жүк көтергіш құбырларға дейін барлығын қамтиды және бұрыштық болатты, арналы болатты және қарапайым дөңгелек құбырларды алмастыра алады, нәтижесінде жалпы пайдалану шығындары төмендейді.

Қолдану аймақтары

1. Ғимараттың болат құрылымдары: зауыттық арқалықтар мен бағаналар, болат жақтаулар, бағаналар, шатыр жабындары, перде қабырғаларының арқалықтары

2. Коммуналдық құрылыс: жол қоршаулары, жарықтандыру бағаналары, қозғалыс тіректері, көпір қоршаулары, коммуналдық тіректер

3. Машина жасау: Жабдық рамалары, жабдықтардың негіздері, жұмыс үстелдері, конвейер тіректері, қорап конструкциялары

4. Фотоэлектр және жаңа энергия: фотоэлектрлік тіректер, энергия сақтау шкафының жақтаулары, жел энергиясын қолдайтын құрылымдық компоненттер

5. Декорация инженериясы: шымылдық қабырғалар, ішкі және сыртқы қалқалар, сәндік дисплей сөрелері, қойма сөрелері

6. Автокөлік және логистика: Көлік рамалары, автомобиль шасси бөліктері, контейнер құрылымдары

7. Ауыл шаруашылығы және жылыжайлар: Жылыжай жақтаулары, жылыжай тірек құрылымдары

Практикалық қолдану жағдайлары

Жағдайды зерттеу: Қытайдың солтүстік-батысындағы ірі фотоэлектр станциясының жобасы

Ганьсу провинциясындағы 50 МВт фотоэлектр станциясы фотовольтаикалық қолдау жүйесін құру үшін Zhongtian Q355B ыстық мырышталған тікбұрышты құбырды (120 × 80 × 4 мм) пайдаланды.

- Жобаның қиындықтары: Жергілікті аймақ күшті желдер мен температураның күрт өзгеруіне ұшырайды, бұл тірек құрылымының ерекше құрылымдық тұрақтылығы мен коррозияға төзімділігін талап етеді.

- Шешім: Төртбұрышты және төртбұрышты болат құбырлар мырышталған қабаттың қалыңдығы бір шаршы метрге 550 грамм, коррозиядан тамаша қорғауды қамтамасыз етеді. Жоғары берік Q355B материалы секундына 25 метрге дейінгі жел жүктемелеріне төтеп бере алады, ал тікбұрышты көлденең қимасы фотоэлектрлік панельдерді ұтымды орналастыруға және кеңістікті тиімдірек пайдалануға мүмкіндік береді.

- Жобаның нәтижелері: жоба 2025 жылы сәтті аяқталды, бүкіл процесте сапа мәселесі болмады. Қолдау құрылымы тіпті экстремалды ауа-райы жағдайында тұрақты болды және дәстүрлі бұрыштық болат шешімдерімен салыстырғанда, кейінгі техникалық қызмет көрсету шығындары 30% -ға қысқарды.

Сапаны тексеру стандарттары:

1. Сыртқы түрін тексеру: бетінде жарықтар, қатпарлар және айқын ойықтар болмауы керек; түтіктердің шеттері мен бұрыштары анық және тұрақты болуы керек.

2. Өлшемді тексеру: бүйірлік ұзындығын, қабырға қалыңдығын, тіктігін, түзулігін және бұралуын тексеріңіз.

3. Механикалық өнімділікті сынау: Материал талаптарына сәйкес созылу, иілу, тегістеу және соққы сынақтарын жүргізіңіз.

4. Дәнекерлеу тігісін тексеру: Жоғары жиілікті дәнекерленген құбырларда сызаттар және толық емес дәнекерлеулер болмауы керек.

5. Мырышпен қапталған жабынды тексеру: мырышталған құбырлар үшін жабынның қалыңдығын және адгезиясын тексеріңіз және тұзды бүрку сынамасын жүргізіңіз.

Өнімнің классификациясы

1. Материалы бойынша: қарапайым көміртекті болат, төмен легирленген жоғары берік болат, мырышталған болат құбыр, тот баспайтын болаттан жасалған құбыр

2. Қабырғасының қалыңдығы бойынша: жұқа қабырғалы құбыр (≤3 мм), орташа қабырғалы құбыр, қалың қабырғалы құбыр (≥6 мм)

3. Беттік өңдеу бойынша: Қара құбыр (жалаңаш құбыр), ыстық мырышталған құбыр, суық мырышталған құбыр, боялған құбыр, ұнтақпен қапталған құбыр

4. Өндіріс процесі бойынша: жоғары жиілікті дәнекерленген құбыр, жіксіз құбыр, ыстықтай илемделген құбыр

Ұқсас өнімдерді салыстыру

1. Тікбұрышты және шаршы құбыр VS дөңгелек құбыр

- Тікбұрышты және шаршы құбыр: жоғары иілу қаттылығы, ыңғайлы орнату, кеңістікті жоғары пайдалану

- Дөңгелек құбыр: тамаша бұралу өнімділігі, сұйықтықты тасымалдауға қолайлы, желге төзімділігі төмен

2. Тікбұрышты және шаршы құбыр VS арналы болат / бұрышты болат

- Тікбұрышты және шаршы құбыр: жабық көлденең қима, жоғары қаттылық, күшті бұралуға төзімділік, оңай деформацияланбайды, ұқыпты және әдемі сыртқы түрі

- Арналы болат / Бұрыштық болат: көлденең қимасы ашық, жалпы қаттылық әлсіз, бұралу және деформациялау оңай, тотқа төзімділігі нашар

Жиі қойылатын сұрақтар

1-сұрақ: Төртбұрышты және шаршы болат дегеніміз не? Түтік?

A: Шаршы және тікбұрышты болат құбырлар шаршы немесе тікбұрышты қимасы бар қуыс болат материалдар болып табылады, олар шаршы құбырлар немесе тікбұрышты құбырлар деп те аталады. Өнімдер негізінен суық иілу және жоғары жиілікті дәнекерлеу процестері арқылы өндіріледі, бірақ жіксіз және ыстықтай илектелген сорттар да бар. Олар құрылымдық құрылыста, тірек дайындауда, инженерлік жүк көтеруде және безендіруде кеңінен қолданылады.

2-сұрақ: Шаршы және тікбұрышты түтіктердің айырмашылығы неде?

A: Шаршы түтіктердің ұзындығы бірдей төрт жағы бар (мысалы, 100×100 мм), нәтижесінде кернеудің барлық бағытта біркелкі таралуы; тікбұрышты түтіктердің бүйірлік ұзындығы тең емес (мысалы, 100 × 50 мм), кернеу бағытына негізделген икемді таңдауға және әртүрлі жүк көтеру талаптарына бейімделуге мүмкіндік береді.

3-сұрақ: Қабырғасы жұқа, қабырғасы орташа және қалың қабырғалы түтіктерді қалай ажыратуға болады?

A: Салалық стандартты классификация келесідей:

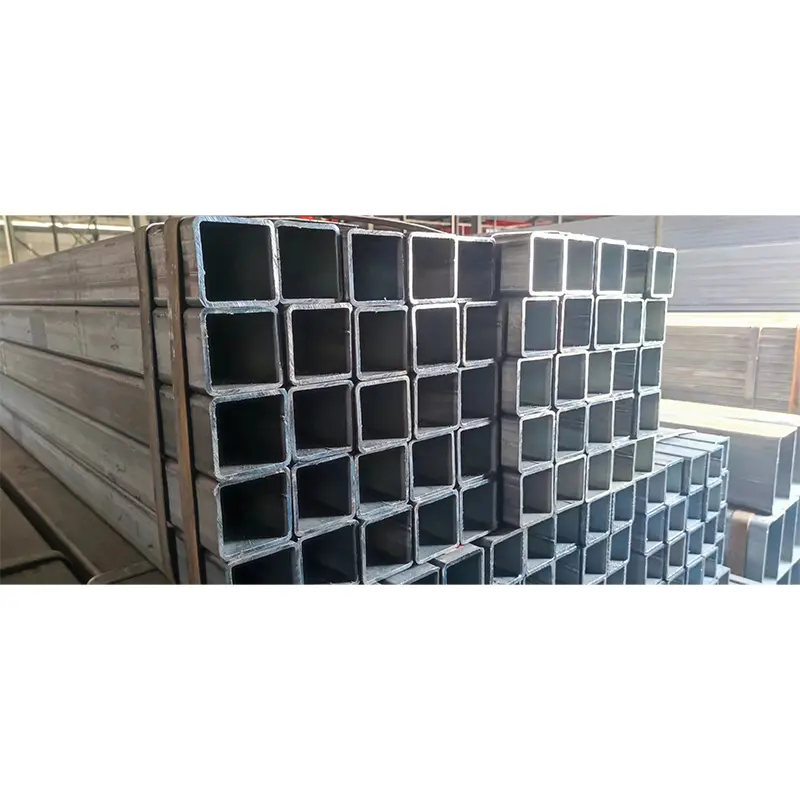

- Жұқа қабырғалы түтіктер: Қабырғасының қалыңдығы ≤ 3 мм, көбінесе сәндік конструкциялар мен жеңіл тіректер үшін қолданылады.

- Орташа қабырғалы түтіктер: Қабырғасының қалыңдығы 3–6 мм, жалпы құрылымдық қолдану үшін қолданылады.

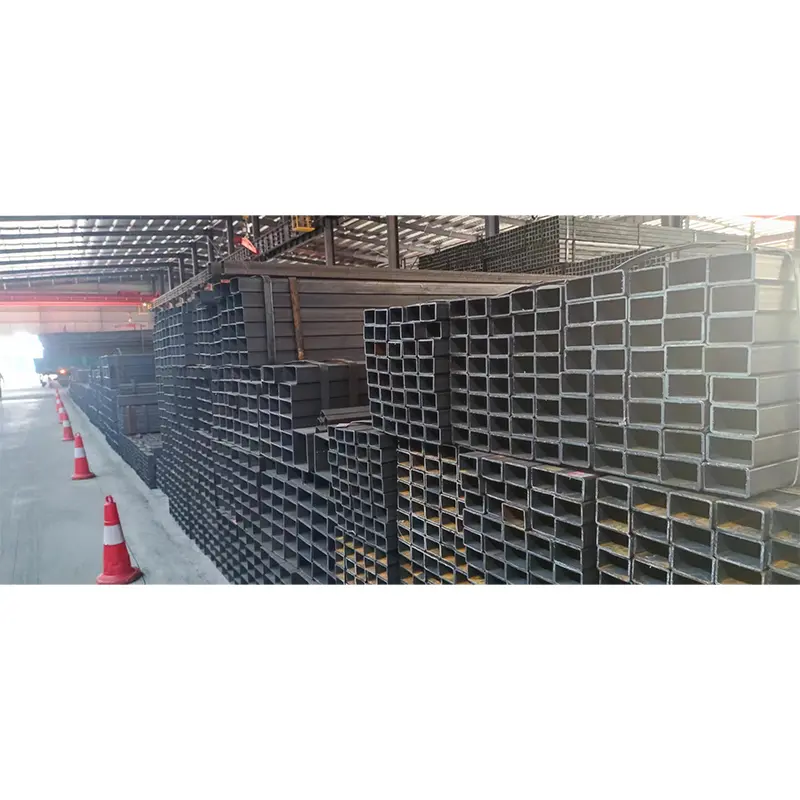

- Қалың қабырғалы түтіктер: Қабырғасының қалыңдығы ≥ 6 мм, жүк көтергіш арқалықтар мен бағаналарға және ауыр жүкті тірек конструкцияларына жарамды.
