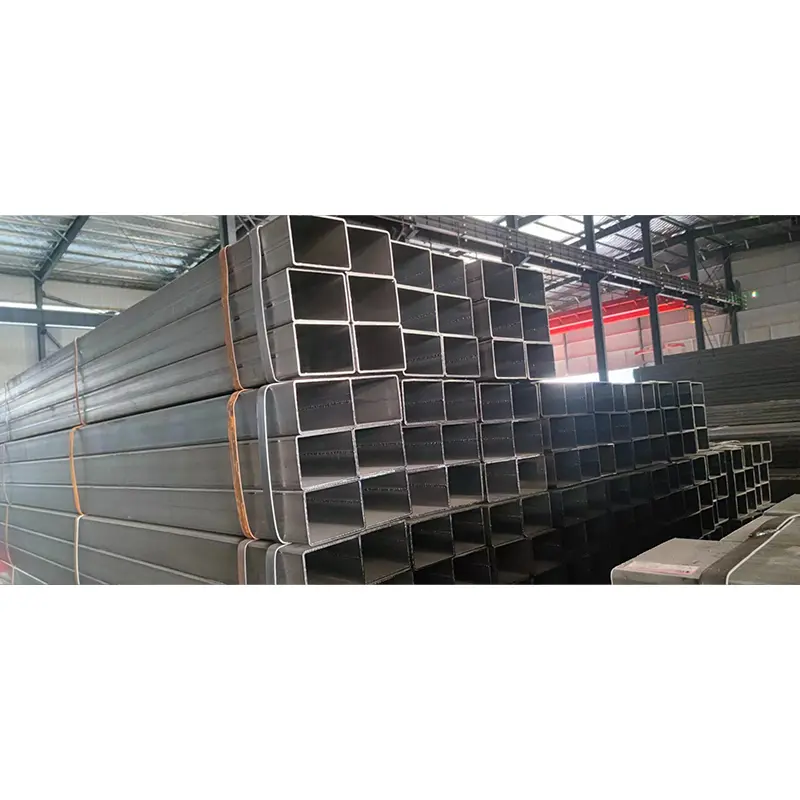

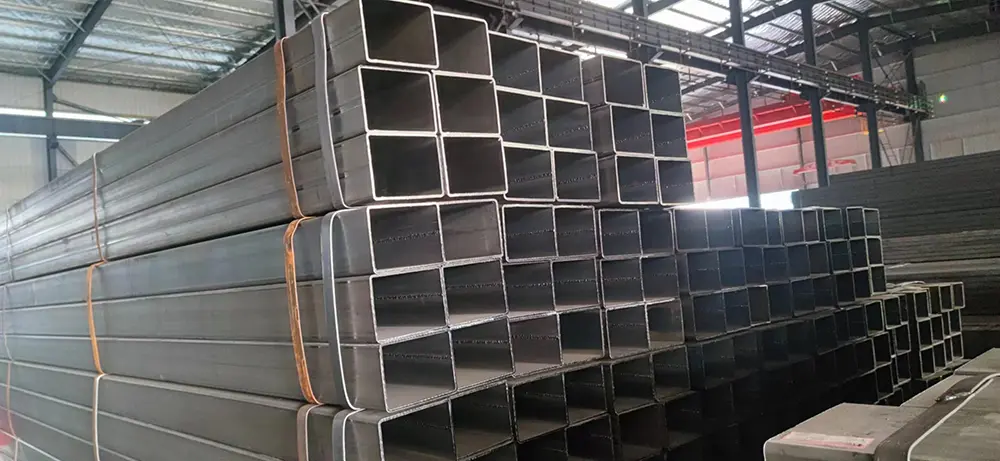

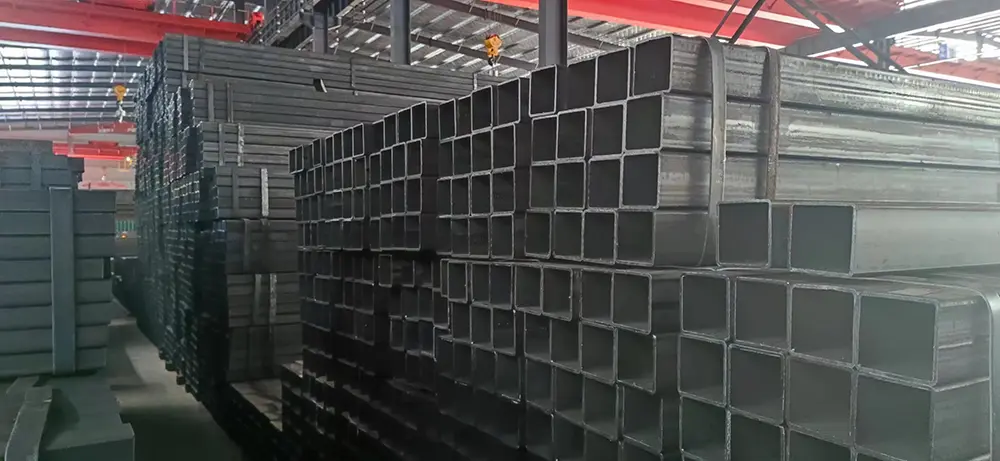

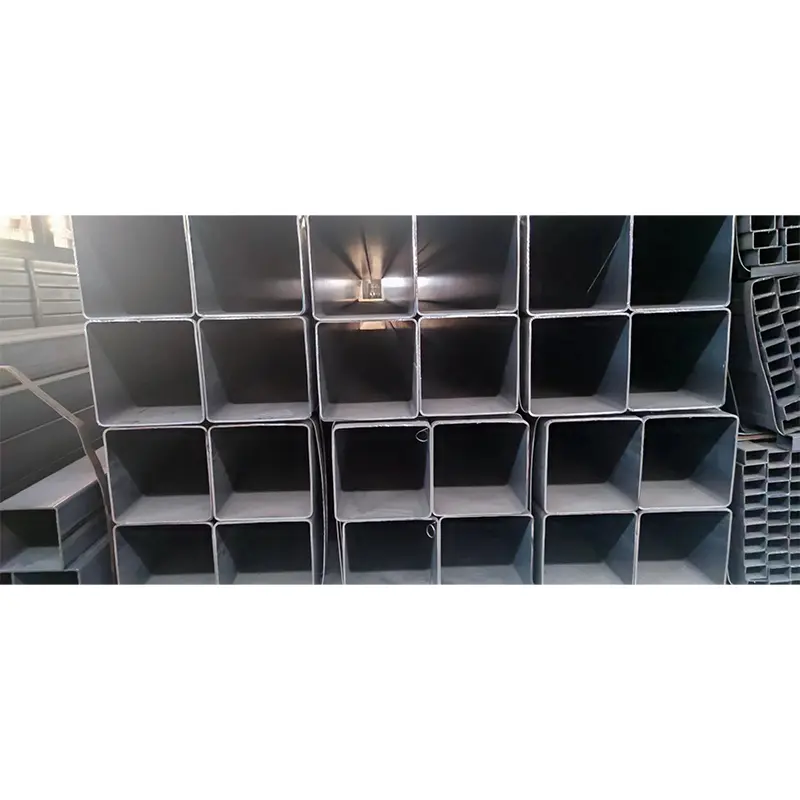

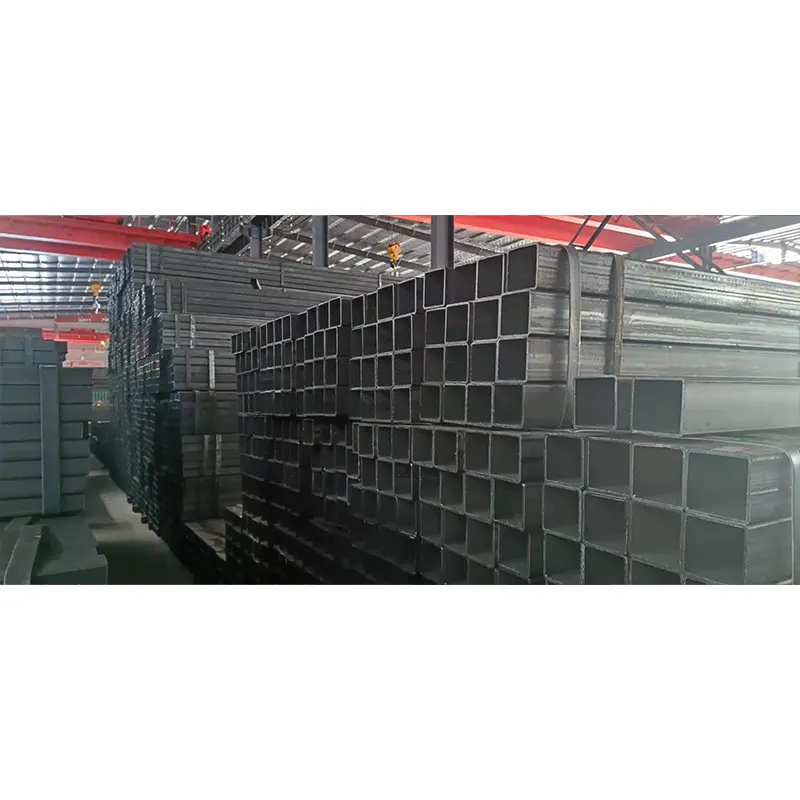

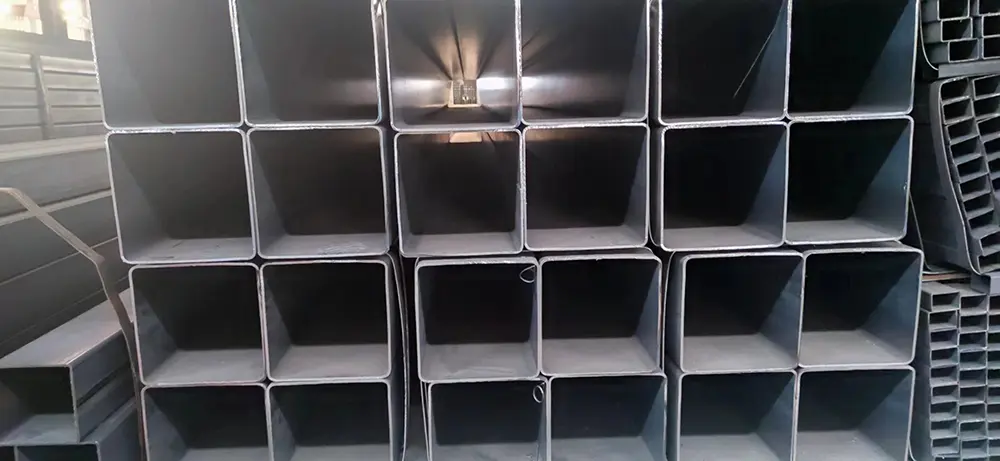

Үлкен диаметрлі қара тікбұрышты және шаршы болат түтік

ZHONGTIAN үлкен диаметрлі қара тікбұрышты және шаршы болат түтік үлкен көлденең қиманың жүк көтеру талаптарына сәйкес келетін қабырғасының қалыңдығы 100 мм немесе одан көп жағымен сипатталатын ауыр салмақты құрылымдық түтік санатына жатады. Бұл өнім кең ауқымды жобаларда кәдімгі шағын диаметрлі құбырларды қолдану мүмкіндігіндегі бос орынды толтырады және дәстүрлі H-сәулелеріне, I-арқалықтарға және дәнекерленген композиттік секцияларға тамаша балама болып табылады.

Өнім сипаттамалары

1. Құрылымдық жобалау

Үлкен диаметрлі қара тікбұрышты және төртбұрышты болат құбырлар ұқсас салмақтағы ашық болат профильдермен салыстырғанда жоғары бұралу қаттылығы мен иілуге ​​төзімділігін қамтамасыз ететін жабық қуыс секциялық конструкцияны пайдаланады. Төртбұрышты және төртбұрышты пішін сонымен қатар болат конструкцияны дайындау кезінде қосылуды, дәнекерлеуді және құрастыруды жеңілдетеді.

2. Қара беттің күйі

Түтік беті болат өндіру кезінде пайда болған қара оксид шкаласын сақтайды. Жеткізу алдында коррозияға қарсы жабын қолданбайтындықтан, тапсырыс берушілер жоба шарттарына негізделген бетті қорғаудың қолайлы әдістерін таңдай алады, соның ішінде бояу, жару, ұнтақ бояу немесе ыстық мырышпен қаптау.

3. Ауыр жүктерді орналастыру

Шағын және орта өлшемді шаршы түтіктермен салыстырғанда, үлкен диаметрлі шаршы құбырлар негізінен жоғары тұрақтылық пен жүк көтергіштігін қажет ететін құрылымдық қолданбаларға арналған. Олар әдетте бағандар, тірек жақтаулары, жабдық негіздері және инфрақұрылым құрамдастары үшін таңдалады.

Өнімнің классификациясы

1. Су асты доғасымен дәнекерленген үлкен шаршы түтік

Үлкен болат табақтар төртбұрышты немесе тікбұрышты секциялар түрінде қалыптасады және доғалық дәнекерлеу технологиясы арқылы дәнекерленген. Бұл әдіс дәнекерлеудің тамаша беріктігі мен құрылымдық сенімділігімен өте үлкен өлшемдерге және қалың қабырғаға қойылатын талаптарға сай келеді.

2. Жоғары жиілікті дәнекерленген үлкен шаршы түтік

Болат жолақтар роликтер арқылы үздіксіз қалыптасады және жоғары жиілікті қарсылық дәнекерлеу арқылы дәнекерленген. Бұл процесс жақсы өлшемдік дәлдікті, тиімді өндірісті және жиі қолданылатын үлкен диаметрлі өлшемдер үшін бәсекеге қабілетті бағаны қамтамасыз етеді.

3. Жіксіз үлкен шаршы түтік

Дөңгелек жіксіз болат құбырлар ыстық илемдеу немесе суық тарту әдістерімен төртбұрышты немесе тікбұрышты секцияларға өңделеді. Дәнекерлеу тігістерінсіз олар мамандандырылған өнеркәсіптік қолданбалар үшін жоғары қысымға төзімділік пен соққы өнімділігін қамтамасыз етеді.

Техникалық сипаттамалар

Материалды таңдау

1. Q235B Құрылымдық болат

Q235B - үлкен диаметрлі қара тікбұрышты және шаршы түтіктер үшін ең жиі таңдалған материал. Ол жақсы дәнекерлеу қабілетін, теңдестірілген беріктігін және үнемді құнын ұсынады, бұл оны өнеркәсіптік ғимараттарға, болат жақтауларға және жалпы құрылымдық қолданбаларға қолайлы етеді.

2. Q355B жоғары берік болат

Q355B Q235B салыстырғанда жоғары шығымдылық пен жақсартылған құрылымдық өнімділікті қамтамасыз етеді. Ол әдетте көпір тіректері, ауыр жабдықтардың жақтаулары, сыртқы құрылымдар және жоғары қауіпсіздік шегін қажет ететін жобалар үшін қолданылады.

3. Арнайы легирленген болат

Жоғары температура, жоғары қысым немесе арнайы механикалық қолданбалар үшін инженерлік талаптарға сәйкес 20#, 16Mn және 15CrMo сияқты материалдарды беруге болады.

Инженерлік қолданбалар

1. Ауыр болаттан жасалған құрылыс құрылымдары

Үлкен диаметрлі қара тікбұрышты және төртбұрышты түтіктер негізгі бағаналар, тірек арқалықтар, шатыр құрылымдары және өнеркәсіптік кәсіпорындарда, қоймаларда және панельді ғимараттарда қаңқалық құрамдас бөліктер ретінде кеңінен қолданылады. Олардың жоғары қаттылығы ұзақ мерзімді жүктемелер кезінде құрылымдық тұрақтылықты сақтауға көмектеседі.

2.Көпір және инфрақұрылымдық жобалар

Секцияның үлкен өлшемі және күшті жүк көтергіштігі бұл түтіктерді көпірдің қосалқы тіректеріне, магистральдық құрылыстарға, қалалық құрылымдарға және құбыр дәлізінің тіректеріне жарамды етеді.

3.Ауыр машиналар өндірісі

Ауыр жабдықтар өндірісінде бұл түтіктер жоғары беріктік пен өлшемдік тұрақтылықты қажет ететін машина негіздеріне, құрылыс жабдықтарының рамаларына, порт машиналарының құрылымдарына және жел энергиясын қолдау компоненттеріне қолданылады.

Халықаралық қолдану жағдайлары

Өнеркәсіптік қойманы кеңейту жобасы – Сауд Арабиясы (2022)

Сауд Арабиясындағы логистикалық қойманы кеңейту жобасы негізгі тірек құрылымы үшін Q355B үлкен диаметрлі қара тікбұрышты болат түтіктерді таңдады. Жоба жоғары температура мен ауыр шатыр жүктемелеріне төтеп бере алатын болат секцияларды қажет етті. Түтіктер тот басуға қарсы жабынды алғанға дейін құрылымдық бағандар мен арқалықтарға жасалды, бұл ұзақ мерзімді құрылымдық тұрақтылықты сақтай отырып, құрылыс тиімділігін арттырады.

Көпірді қолдау құрылымы жобасы – Түркия (2023)

Түркиядағы көпірдің қосалқы құрылымы жобасында тірек компоненттері ретінде дәнекерленген үлкен диаметрлі қара шаршы түтіктер пайдаланылды. Тапсырыс беруші далалық дәнекерлеу үшін жоғары иілуге ​​төзімділікті және дәл өлшемді бақылауды талап етті. Таңдалған қалыңдығы 400 × 400 мм қабырға түтіктері дәстүрлі болат профильдерімен салыстырғанда дайындау күрделілігін азайтты.

Ауыр жабдық платформасы – Австралия (2021)

Австралиядағы инженерлік жабдық өндірушісі ауыр машина платформалары үшін Q355B үлкен тікбұрышты түтіктерді пайдаланды. Жабық қуыс құрылым тамаша дірілге төзімділікті қамтамасыз етті және дәстүрлі тұтас болат бөліктерімен салыстырғанда тірек жақтауының салмағын азайтуға көмектесті.

Өнімділік артықшылықтары

Қолданбаны таңдау нұсқаулығы

Дұрыс өнімді таңдау

1. Жүктемеге сәйкес қалыңдығын таңдаңыз

Ауыр бағаналар, машина негіздері және инфрақұрылымдық тіректер үшін әдетте 8 мм немесе одан жоғары қабырға қалыңдығы ұсынылады. Жұқа қабырғалы үлкен диаметрлі құбырларды негізгі жүк көтергіш құрылымдар үшін қолдануға болмайды.

2. Материалды қоршаған ортамен сәйкестендіріңіз

Q235B қалыпты құрылымдық қолданбалар үшін жарамды. Q355B ауыр жүктемелер, үлкен аралықтар, төмен температуралы орталар немесе жоғары құрылымдық сенімділікті қажет ететін жобалар үшін таңдалуы керек.

3. Коррозиядан қорғауды жоспарлаңыз

Қара тікбұрышты және төртбұрышты түтіктер қорғаныш жабынсыз жеткізілетіндіктен, сыртқы жобалар бояу немесе ыстық мырышпен қаптау сияқты өңдеуден кейін тиісті бетті өңдеуді қолдануы керек.

Жиі қойылатын сұрақтар

1. Үлкен диаметрлі қара тікбұрышты және шаршы болат түтік не деп саналады?

Әдетте, бүйірлік ұзындығы 100 мм немесе одан жоғары шаршы және тікбұрышты құбырлар үлкен диаметрлі өнімдер ретінде жіктеледі. 300 мм-ден асатын өлшемдер көбінесе ультра үлкен бөлімдер болып саналады.

2. Қандай материалдар жиі қолданылады?

Q235B жақсы дәнекерлеуге және үнемділігіне байланысты жалпы құрылымдар үшін стандартты таңдау болып табылады. Q355B жоғары беріктікті қажет ететін ауыр конструкциялар үшін қолайлы.

3. Қандай қабырғалардың қалыңдығы бар?

Жалпы қабырғалардың қалыңдығы 4 мм-ден 50 мм-ге дейін. Ауыр құрылымдық жобалар әдетте жүктеме талаптарына байланысты 8 мм-ден 20 мм-ге дейін қалыңдығын таңдайды.

4. Түтіктің қара беті қандай?

Қара беті болат өндіру кезінде түзілетін табиғи темір оксиді шкаласы. Бұл жабын емес және ұзақ мерзімді коррозиядан қорғауды қамтамасыз етпейді.

5. Үлкен диаметрлі қара шаршы түтіктерді ашық ауада қолдануға бола ма?

Ия, бірақ коррозияға қарсы қосымша қорғаныс қажет. Сыртқы қолданбалар әдетте бетті тазалауды, содан кейін бояуды, ұнтақ бояуды немесе ыстық мырышпен қаптауды қажет етеді.

6. Үлкен қара төртбұрышты түтіктер мен Н сәулелерінің айырмашылығы неде?

Үлкен тікбұрышты түтіктер жабық бөлігінің арқасында жақсы бұралуға төзімділікті қамтамасыз етеді, ал H арқалықтары көбінесе ұзақ иілу қолданбалары үшін қолайлы.

7. Таңдалған өлшемдерді шығаруға болады ма?

Иә. Өндірушілер инженерлік сызбаларға сәйкес теңшелген өлшемдерді, қабырғалардың қалыңдығын, ұзындықтарын және материал сыныбын бере алады.

8. Қандай сапалы құжаттар бар?

Білікті жеткізушілер жоба талаптарына сәйкес материал сертификаттарын, өлшемді тексеру есептерін және дәнекерлеу сапасын тексеру жазбаларын ұсына алады.
