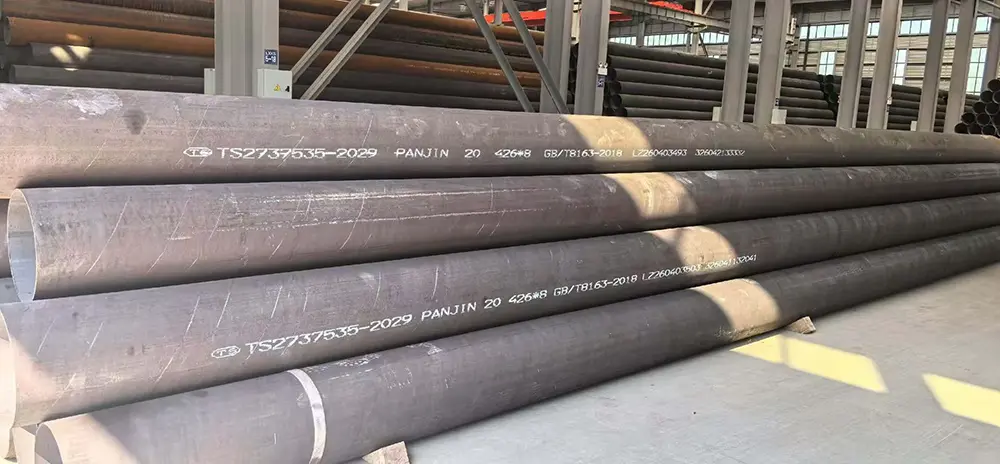

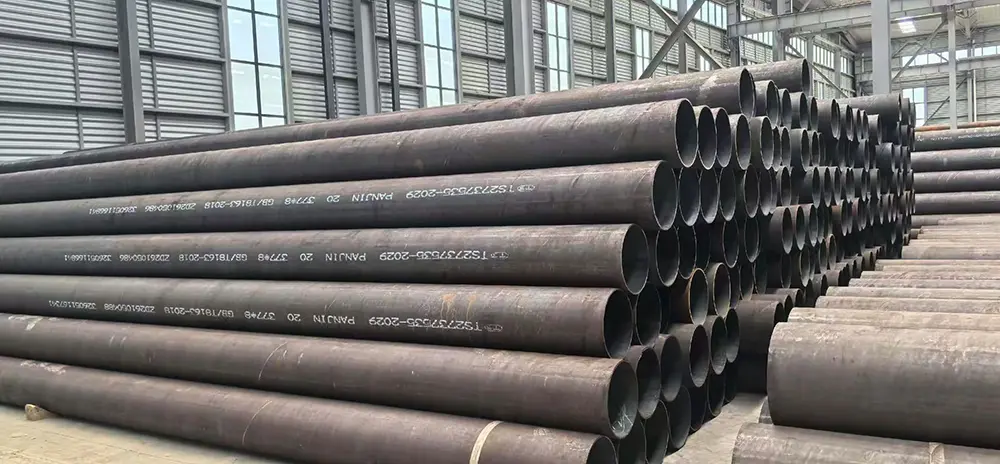

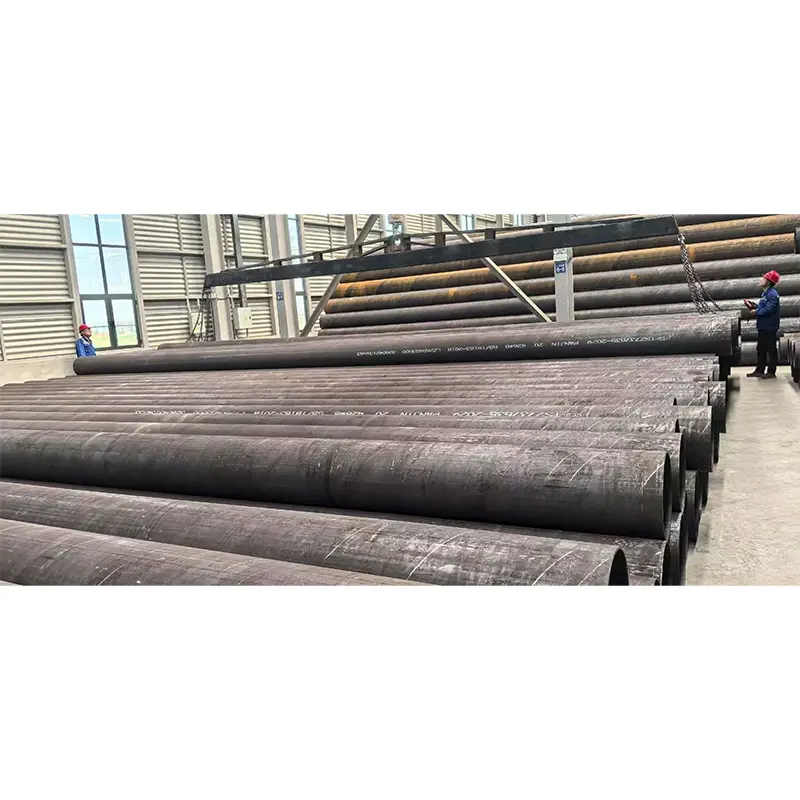

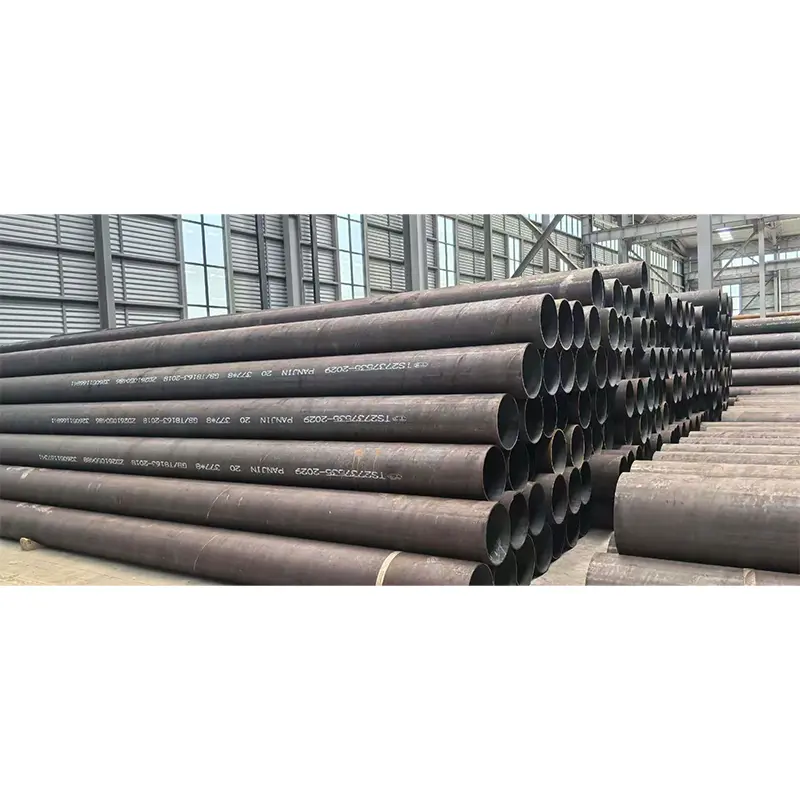

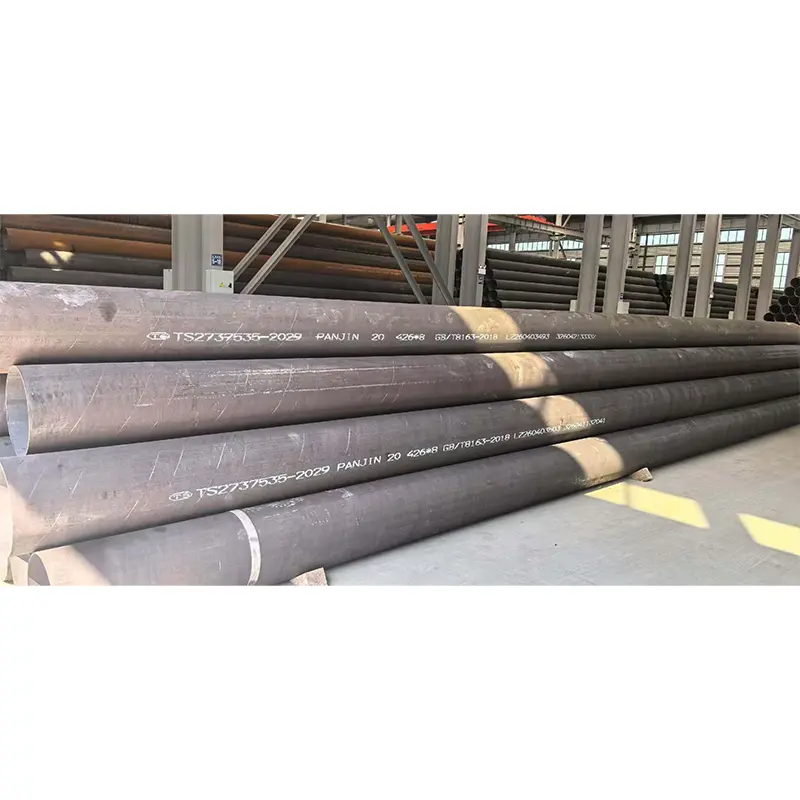

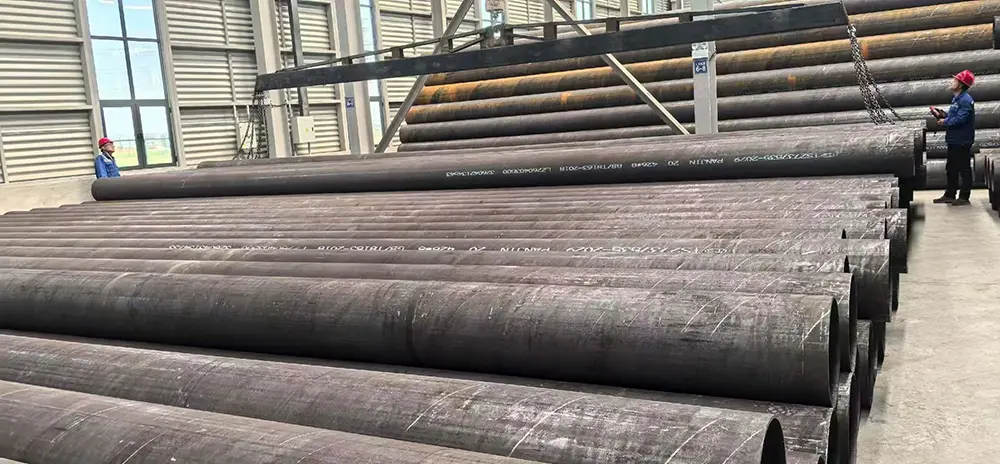

Үлкен диаметрлі ыстық илектелген жіксіз болат құбыр

Артықшылықтары, соның ішінде жоғары беріктік, кең сипаттамалар ауқымы, тұрақты өнімділік және үнемділік, ZHONGTIAN үлкен диаметрлі ыстық илемделген жіксіз болат құбыры өнеркәсіптік сұйықтықтарды тасымалдауда, энергетикалық жүйелерде, механикалық жабдықтарда, жылу құбырларында, құрылыс құрылымдарында және ауыр салмақты инженерлік жобаларда кеңінен қолданылады. Құбырдың беті зауытта қолданылған мырыштау немесе жабын өңдеусіз жоғары температурада илектеу кезінде пайда болған табиғи оксид шкаласын сақтайды, бұл тұтынушыларға әртүрлі қолдану орталарына сәйкес бетті қорғаудың қолайлы әдістерін таңдауға мүмкіндік береді.

Өнімнің анықтамасы

1. Өнімнің анықтамасы және сипаттамасы

Үлкен диаметрлі ыстық илектелген жіксіз болат құбыры  қатты дөңгелек болат дайындамаларды жоғары температураға дейін қыздыру, оларды қуыс қабықтарға тесу және оларды дайын жіксіз құбырларға үздіксіз илемдеу арқылы өндіріледі. Ыстық илемдеу процесінде болат бақыланатын пластикалық деформацияға ұшырап, теңдестірілген беріктігі, қаттылығы және өлшемдік тұрақтылығы бар тығыз ішкі құрылымды жасайды.

Дәнекерленген болат құбырлармен салыстырғанда, үлкен диаметрлі ыстық илектелген жіксіз болат құбыры дәнекерлеу тігістерін жояды және дәнекерлеу қосылыстарынан болатын ықтимал әлсіз нүктелерді болдырмайды. Бұл құрылым ішкі қысымға, сыртқы жүктемелерге, дірілге және соққыға жақсы төзімділікті қамтамасыз етеді, бұл оны ұзақ мерзімді сенімділік пен тұрақты жұмысты қажет ететін өнеркәсіптік жүйелерге қолайлы етеді.

2. Беттің күйі және материал ерекшеліктері

Ыстық илектелген жіксіз болат құбырының беті жоғары температурада илектеу кезінде пайда болатын табиғи оксид шкаласына байланысты әдетте қара немесе қою сұр болып көрінеді. Бұл қара бет қалыпты өндірістік сипаттама болып табылады және тот немесе сапа мәселелерін көрсетпейді.

Өнім мырыштаусыз, бояусыз немесе басқа зауыттық коррозияға қарсы өңдеусіз жеткізілетіндіктен, тұтынушылар жоба талаптарына сәйкес әр түрлі бетті қорғау шешімдерін таңдай алады, соның ішінде бояу, эпоксидті жабын, майлы жабын, мырыштау немесе коррозияға қарсы басқа да бейімделген әдістер.

Өндірістік процесс

1. Шикізатты дайындау және қыздыру

Өндіріс көміртекті болаттан немесе легирленген болат материалдардан жасалған жоғары сапалы дөңгелек болат дайындамаларымен басталады. Химиялық құрамын тексергеннен және бетінің сапасын тексергеннен кейін дайындамалар тесуге және илектеуге жарамды пластикке қол жеткізу үшін шамамен 1100–1250 ℃ пеште қыздырылады.

2. Ыстық пирсинг және илемдеу қалыптау

Қыздырылған дайындаманы айналмалы тесу арқылы тесіп, қуыс түтік қабығын жасайды. Содан кейін қабық сыртқы диаметрі, қабырғасының қалыңдығы және пішіні біртіндеп басқарылатын бірнеше ыстық илемдеу сатыларына өтеді. Бұл үздіксіз қалыптау процесі дәнекерлеу қосылыстарынсыз жіксіз құбыр құрылымын жасайды.

3. Өлшемді анықтау, түзету және сапаны тексеру

Ыстық илемдеуден кейін құбыр өлшемдерін анықтау, түзету, кесу, ультрадыбыстық сынау, өлшемді тексеру және соңғы сапаны тексеруден өтеді. Тұтынушының талаптарына сәйкес, әртүрлі жұмыс жағдайларында тұрақты өнімділікті қамтамасыз ету үшін қосымша термиялық өңдеу, қысымды сынау және теңшелген өңдеу қамтамасыз етілуі мүмкін.

Техникалық параметрлер

1. Материалдық бағалар

Ыстық илектелген жіксіз болат құбыры әдетте жалпы өнеркәсіптік қолданбалар үшін 20 # көміртекті болат, стандартты құрылымдық қолданбалар үшін Q235B, жоғары беріктік пен ауыр жүктеме жағдайлары үшін Q345B/16Mn, қазандық және жылу жүйелері үшін 20G және арнайы жоғары қысымды немесе жоғары температуралық орталар үшін легирленген болат маркаларын пайдаланып жасалады.

2. Диаметр және қабырға қалыңдығы диапазоны

Стандартты сыртқы диаметр диапазоны әдетте 10мм–630мм, жоба талаптарына сәйкес теңшелген үлкен диаметр өлшемдері қол жетімді. Қабырға қалыңдығының диапазоны жұқа қабырғаны, орташа қабырғаны, қалың қабырғаны және ауыр құрылымдық қолданбаларды қамтитын шамамен 2,0 мм–60 мм.

3. Ұзындық және өндіріс стандарттары

Стандартты ұзындықтарға 6м және 12м кіреді, ал 3м-ден 18м-ге дейінгі теңшелген ұзындықтар тасымалдау және орнату талаптарына сәйкес жеткізілуі мүмкін. Жалпы стандарттарға сұйықтықты тасымалдауға арналған GB/T 8163, төмен және орташа қысымды қазандық жүйелері үшін GB/T 3087, жоғары қысымды химиялық құбырлар үшін GB/T 6479 және өнеркәсіптік құбырларға арналған API 5L кіреді.

4. Қысым қабілеті мен салмақты есептеу

Жұмыс қысымының мүмкіндігі материал дәрежесіне, диаметріне, қабырға қалыңдығына және қызмет көрсету шарттарына байланысты әдетте 1,0МПа-дан 40МПа-ға дейін ауытқиды. Теориялық салмақты мына формула бойынша есептеуге болады:

Салмағы (кг/м) = (Сыртқы диаметрі − Қабырғасының қалыңдығы) × Қабырғасының қалыңдығы × 0,02466

Негізгі артықшылықтар

1. Жіксіз құрылым және жоғары қауіпсіздік өнімділігі

Үлкен диаметрлі ыстық илектелген жіксіз болат құбыр дәнекерлеу қосылыстарынсыз біріктірілген илемдеу процесі арқылы жасалады. Біркелкі құрылым кернеуді біркелкі бөлуді, тамаша қысымға төзімділікті және дәнекерленген құбырлармен салыстырғанда жақсартылған сенімділікті қамтамасыз етеді, әсіресе үздіксіз жұмыс пен механикалық жүктемелерді қамтитын қолданбаларда.

2. Күшті механикалық беріктік және жүктемеге төзімділік

Ыстық илемдеу процесі материалдың тығыздығын жақсартады және тұрақты ішкі құрылымды жасайды. Құбыр қысуға, иілуге, соққыға және сыртқы қысымға тамаша қарсылықты қамтамасыз етеді, бұл оны ауыр жабдықтарға, құрылымдық тіректерге және өнеркәсіптік құбыр жүйелеріне жарамды етеді.

3. Қолданудың кең ауқымы және спецификацияның икемділігі

Ыстық илектелген жіксіз болат құбырлар диаметрі мен қабырғасының қалыңдығының кең ауқымын қамтиды, бұл оған қарапайым сұйықтықты тасымалдаудан жоғары қысымды өнеркәсіптік жүйелер мен ауыр инженерлік құрылымдарға дейін әртүрлі талаптарды қанағаттандыруға мүмкіндік береді.

4. Өте жақсы өңдеу мүмкіндігі

Құбырды жоба талаптарына сәйкес кесу, дәнекерлеу, бұрау, майыстыру, өңдеу және фланецті қосу арқылы өңдеуге болады. Бұл икемділік оны жабдықты өндіруге, құбырларды орнатуға және бейімделген инженерлік қолданбаларға қолайлы етеді.

5. үнемді инженерлік шешім

Дәл суық сызылған жіксіз құбырлармен салыстырғанда, ыстықтай илектелген жіксіз құбырлар тамаша механикалық өнімділікті сақтай отырып, жоғары өндіріс тиімділігін және төмен өндірістік шығындарды қамтамасыз етеді. Бұл оларды сенімді сапа мен бәсекеге қабілетті баға белгілеуді қажет ететін ірі өнеркәсіптік жобалар үшін үнемді таңдауға айналдырады.

Негізгі қолданбалар

1. Өндірістік сұйықтықтарды тасымалдау

Ыстық илектелген жіксіз болат құбыры тұрақты қысым өнімділігі мен күшті құрылымдық сенімділігінің арқасында өнеркәсіптік су айналымы, сығылған ауа жүйелері, мұнай мен газ тасымалдау, химиялық технологиялық құбырлар, гидравликалық жүйелер және жабдықты қосу құбырлары үшін кеңінен қолданылады.

2. Энергетика және жылу техникасы

Өнім әдетте қазандық жүйелерінде, жылу алмасу жабдықтарында, жылу құбырларында, электр станциясының қосалқы жүйелерінде және құбырлар температураның өзгеруіне, қысымның ауытқуына және ұзақ мерзімді жұмыс істеуге төтеп беруі қажет энергетикалық инфрақұрылымда қолданылады.

3. Механикалық жабдықтар өндірісі

Ыстық илектелген жіксіз болат құбыр гидравликалық цилиндр бөшкелеріне, машина рамаларына, жабдық тіректеріне, біліктерге, гильзаларға және жоғары беріктікті, жақсы беріктікті және ыңғайлы өңдеуді қажет ететін басқа да механикалық компоненттерге қолданылады.

4. Құрылыс және ауыр машина жасау

Құбыр құрылымдық тіректерде, көпір құрамдас бөліктерінде, қадалардың қаптамаларында, тау-кен тірек құрылымдарында және жоғары жүк көтеру қабілеті мен ұзақ мерзімді тұрақтылықты қажет ететін ауыр құрылыс жобаларында кеңінен қолданылады.

5. Халықаралық жоба тәжірибесі

Бразилияда ыстық илектелген жіксіз болат құбырлар өнеркәсіптік көлік жүйелеріне, жабдықты қосуға және ауыр салмақты құбырларға арналған тау-кен және энергетикалық инфрақұрылым жобаларында қолданылған. Бұл жобалар соққыға төзімділігі жоғары, тұрақты механикалық қасиеттері және үздіксіз жұмыс жағдайында сенімді өнімділігі бар болат құбырларды қажет етеді. Дәнекерленген құбырлармен салыстырғанда, жіксіз құрылымдар дәнекерлеу тігісінің ақауларынан туындайтын тәуекелдерді азайтуға көмектеседі және талап етілетін өнеркәсіптік ортада жақсырақ сенімділікті қамтамасыз етеді.

Таяу Шығыста үлкен диаметрлі ыстық илектелген жіксіз болат құбырлар мұнай кәсіпшілігі нысандарында, электр станцияларында және қысымды құбырлар жүйелері мен жабдықтарды қосу үшін беріктік, беріктік және тұрақты жеткізу мүмкіндігі маңызды болып табылатын өнеркәсіптік жобаларда кеңінен қолданылады.

Өнімді салыстыру

1. Ыстық илектелген жіксіз болат құбыр және дәнекерленген болат құбыр

Ыстық илектелген жіксіз болат құбыр дәнекерлеу қосылыстарынсыз жасалады, бұл құрылымдық біркелкілікті, қысымға төзімділікті және талап етілетін қолданбалар үшін сенімділікті қамтамасыз етеді. Дәнекерленген болат құбырлар өндіріс тиімділігі мен құны бойынша артықшылықтарға ие, бірақ жоғары қысымда, дірілде немесе ұзақ мерзімді стресс жағдайында пайдаланылған кезде дәнекерленген жерлерде ықтимал әлсіз нүктелер болуы мүмкін.

2. Ыстық илектелген жіксіз болат құбыр және суық тартылған жіксіз болат құбыр

Ыстық илектелген жіксіз болат құбыры негізінен кең өлшемдерді, жоғары өндіріс тиімділігін және жақсы шығындарды талап ететін ауқымды инженерлік қолданбаларға арналған. Суық тартылған жіксіз болат құбыры жоғары өлшемдік дәлдік пен тегіс бет сапасын қамтамасыз етеді, бұл оны дәл машиналарға, гидравликалық компоненттерге және бақылау-өлшеу аспаптары жүйелеріне қолайлы етеді.

3. Ыстық илектелген жіксіз болат құбыр және мырышталған жіксіз болат құбыр

Ыстық илектелген жіксіз болат құбыр зауыттық коррозияға қарсы қорғаныссыз жеткізіледі, бұл төмен бастапқы құнын және бетті өңдеу үшін көбірек икемділікті қамтамасыз етеді. Мырышпен қапталған жіксіз болат құбыры мырыштың қорғаныш қабатын қамтиды және ұзақ мерзімді коррозияға төзімділік қажет сыртқы, ылғалды, көмілген және коррозиялық орталар үшін қолайлы.

Таңдау нұсқаулығы

1. Қолданбаға сәйкес материалды таңдау

Жалпы өнеркәсіптік сұйықтықты тасымалдау үшін әдетте 20 # көміртекті болат таңдалады. Ауыр жүктер, төмен температуралы орталар немесе жоғары беріктік талаптары үшін Q345B немесе 16Mn таңдалады. Қазандық жүйелер мен жоғары температура қолданбалары үшін 20G немесе сәйкес легирленген болатты таңдау керек.

2. Жұмыс жағдайына қарай қабырға қалыңдығын таңдау

Жіңішке қабырғалы құбырлар жеңіл жүк және жалпы тасымалдау үшін жарамды, ал қалың қабырға құбырлары жоғары қысымды жүйелер, құрылымдық тірек және сыртқы жүктемелер немесе әсер ету жағдайлары бар қолданбалар үшін таңдалуы керек.

3. Техникалық сипаттамалар мен сапа құжаттарын растаңыз

Сатып алу алдында тұтынушылар сыртқы диаметрді, қабырғаның қалыңдығын, ұзындығын, материал сыныбын, өндіріс стандартын және тексеру талаптарын растауы керек. Маңызды инженерлік жобалар үшін материал сертификаттары, ультрадыбыстық сынақ есептері және қысым сынағы есептері ұсынылуы керек.

Жиі қойылатын сұрақтар

1. Ыстық илектелген жіксіз болат құбыр дегеніміз не?

Үлкен диаметрлі ыстық илектелген жіксіз болат құбыр  жоғары температурада қыздыру, тесу және үздіксіз илемдеу арқылы тұтас дөңгелек дайындамаларды өндіретін жіксіз болат құбыр. Оның дәнекерленген қосылыстары жоқ, біркелкі механикалық қасиеттері және тамаша беріктігі оны өнеркәсіптік құбырларға, механикалық жабдықтарға және ауыр инженерлік қолданбаларға жарамды етеді.

2. Ыстық илектелген жіксіз болат құбырдың қара беті тот па?

Жоқ. Қара беті жоғары температурада илектеу процесінде пайда болатын табиғи оксидті шкаласы болып табылады. Бұл ыстық илектелген болаттың қалыпты бетінің күйі және құбырдың беріктігіне, қысым көрсеткіштеріне немесе қызмет ету мерзіміне әсер етпейді.

3. Ыстық илемделген және суық тартылған жіксіз болат құбырдың айырмашылығы неде?

Ыстық илектелген жіксіз болат құбыры кеңірек өлшемдері, жоғары өндіріс тиімділігі және жақсы шығындар өнімділігі бар ірі өнеркәсіптік қолданбаларға бағытталған. Суық тартылған жіксіз болат құбыр қатаң өлшемдік дәлдікті қажет ететін қолданбалар үшін жоғары дәлдікті және тегіс беттерді қамтамасыз етеді.

4. Ыстық илектелген жіксіз болат құбыр дәнекерленген құбырдан қалай ерекшеленеді?

Негізгі айырмашылық - бұл өндіріс құрылымы. Ыстық илектелген жіксіз болат құбыр қысым мен механикалық кернеу кезінде жоғары сенімділікті қамтамасыз ететін дәнекерлеу қосылыстарынсыз үздіксіз жіксіз корпус ретінде қалыптасады. Дәнекерленген құбырлар қарапайым қолданбалар үшін үнемді, бірақ әдетте жоғары қысымды маңызды жүйелер үшін артықшылық берілмейді.
