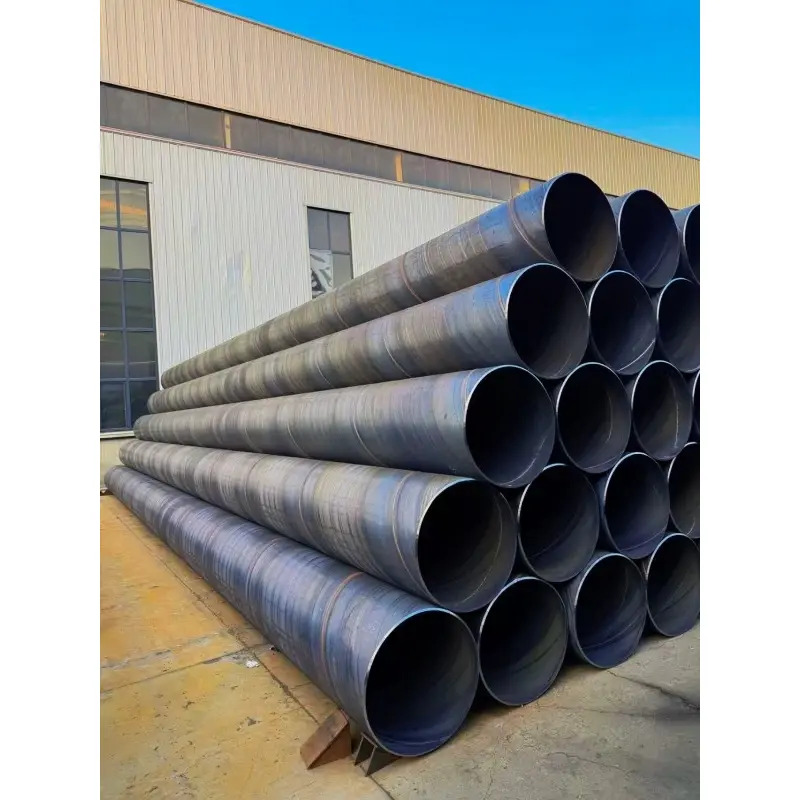

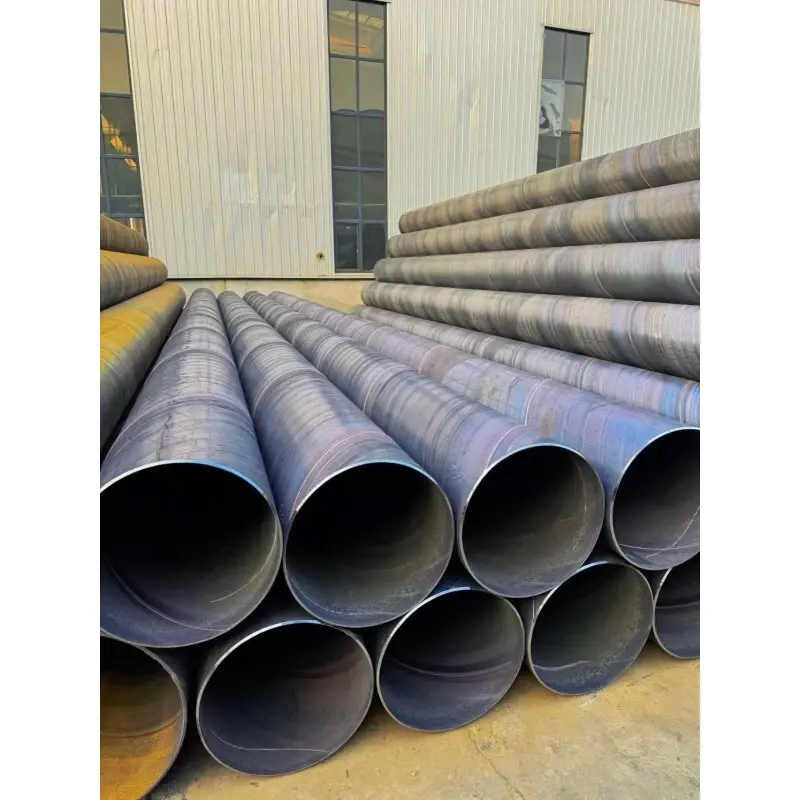

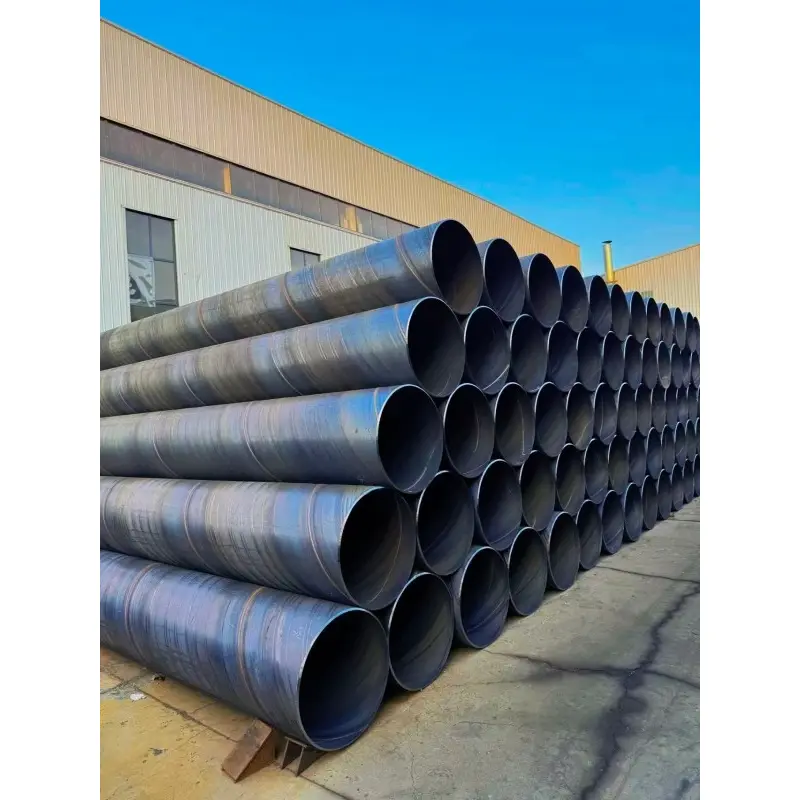

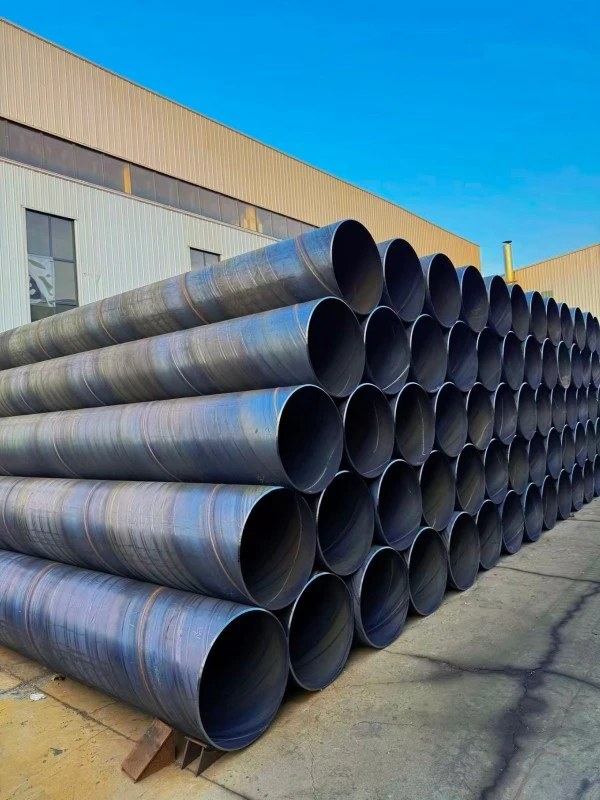

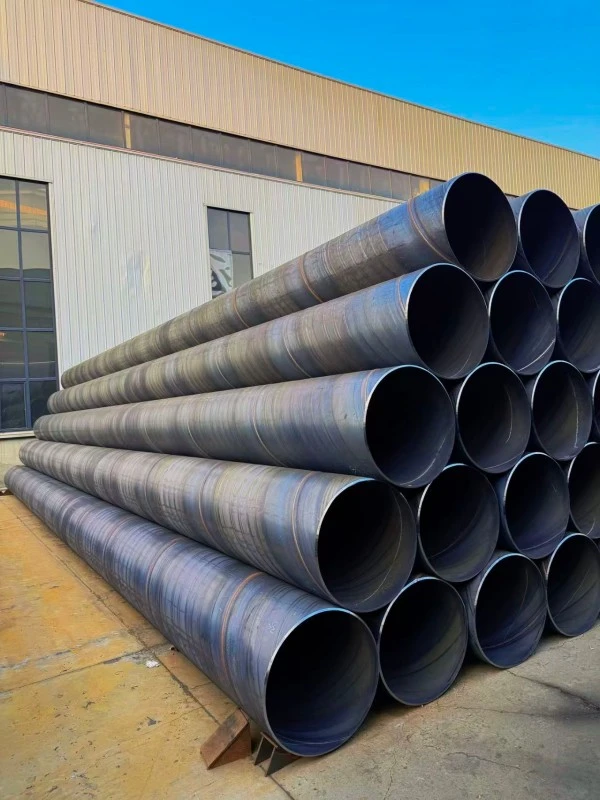

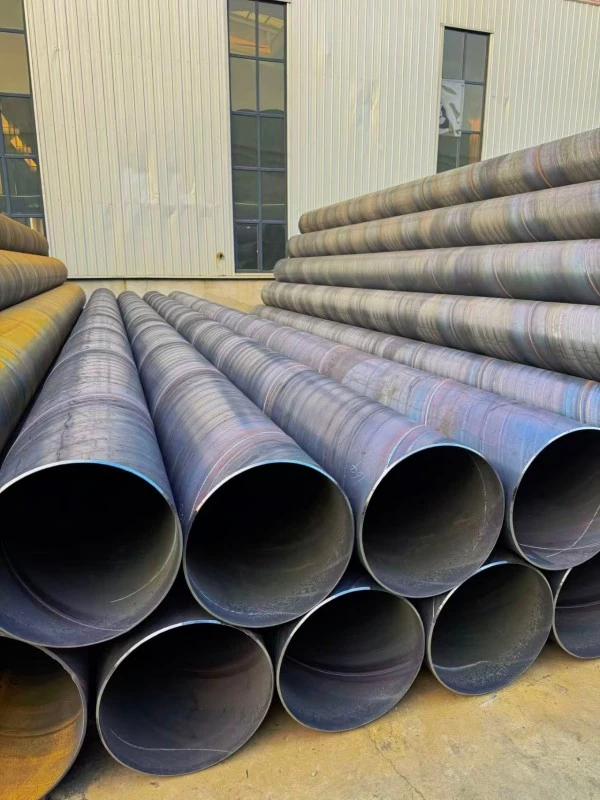

Жұқа қабырға спиральды дәнекерленген болат құбыр

Жұқа қабырғалы спиральды дәнекерленген болат құбыр, сонымен қатар жұқа қабырғалы SSAW болат құбыры деп те аталады, ыстық илектелген болат жолақтарды спиральды пішіндерге үздіксіз қалыптастыру және екі жақты су асты доғалық дәнекерлеу арқылы ішкі және сыртқы тігістерді дәнекерлеу арқылы өндірілетін спиральды тігісті дәнекерленген болат құбырдың бір түрі.

Бұл өнімнің негізгі сипаттамаларына жұқа қабырға қалыңдығы, үлкен диаметр мүмкіндігі, жеңіл құрылым, жоғары материалды пайдалану жылдамдығы және тұрақты механикалық өнімділік жатады. Қалың қабырғалы спиральды дәнекерленген болат құбырлармен салыстырғанда, жұқа қабырғалы SSAW болат құбырлары негізінен жеңіл құрылыс пен үнемді жұмыс маңызды болатын төмен қысымды қолданбаларда қолданылады.

Болат құбырлар өнеркәсібінде қабырғасының қалыңдығы ≤12мм және диаметрі DN200-ден жоғары құбырлар әдетте жұқа қабырғалы спиральды дәнекерленген болат құбырлар ретінде жіктеледі. Әдетте таңдалған қабырға қалыңдығы DN200 құбырлары үшін шамамен 5 мм, DN300–DN800 құбырлары үшін 5–8 мм және DN1000 және одан үлкен диаметрлі құбырлар үшін 8–12 мм болады.

Негізгі спецификациялар

ZHONGTIAN жеткізген жұқа қабырғалы спиральды дәнекерленген болат құбыры DN200-ден DN3600-ге дейін қамтитын сыртқы диаметрі φ219мм-ден φ3620мм-ге дейін қол жетімді. Ең жиі қолданылатын диаметр диапазоны DN600–DN2000 болып табылады, ол ірі қалалық және өнеркәсіптік құбыр жобаларының талаптарына жауап береді.

Қол жетімді қабырға қалыңдығына 5мм, 6мм, 7мм, 8мм, 10мм және 12мм кіреді. Негізгі материал сорттары әртүрлі қысым талаптары мен қолдану шарттарына сәйкес Q235B, Q355B және L245 қамтиды.

Стандартты құбыр ұзындығы әдетте 6-12 метрді құрайды, ал жоба талаптарына сәйкес 15-18 метрлік теңшелген ұзындықтар да шығарылуы мүмкін. Өнімдерді SY/T 5037, GB/T 9711.1 және API 5L PSL1 стандарттарына сәйкес өндіруге болады.

Қалыпты жұмыс қысымының диапазоны 0,6МПа, 1,0МПа және 1,6МПа, бұл оларды төмен және орташа қысымды сұйықтықты тасымалдау жүйелеріне қолайлы етеді.

Негізгі мүмкіндіктер

1. Жеңіл дизайн және тиімді орнату

Қабырғасының қалыңдығының төмендеуіне байланысты жұқа қабырғалы спиральды дәнекерленген болат құбырдың салмағы бірдей диаметрлі дәстүрлі қалың қабырғалы болат құбырлармен салыстырғанда айтарлықтай төмен. Жеңіл құрылым үлкен көлемді құбырларды салу кезінде тасымалдау шығындарын, көтеру талаптарын және монтаждау жұмыстарын азайтады.

Ұзақ қашықтыққа су өткізу жобалары, қалалық құбыр жүйелері және уақытша құбыр желілері үшін жеңіл дизайн құрылыс тиімділігін арттыруға және жобаның жалпы құнын азайтуға көмектеседі. Бұл әсіресе орнату жылдамдығы мен тасымалдау ыңғайлылығы маңызды факторлар болып табылатын жобалар үшін қолайлы.

2. Сақинаның жақсы қаттылығы және отыруға төзімділігі

Жұқа қабырғалы SSAW болат құбыры жұқа қабырға дизайнын қабылдағанымен, оның спиральды дәнекерленген құрылымы сақинаның сенімді қаттылығын және деформацияға төзімділігін қамтамасыз етеді. Спиральды дәнекерлеу тігісі кернеуді құбыр корпусының бойымен біркелкі таратады, сыртқы қысымға, топырақтың қозғалысына және іргетастың біркелкі емес отыруына төзімділікті жақсартады.

Жерленген құбырлар үшін бұл құрылым қалыпты орнату жағдайында тұрақты өнімділікті сақтауға көмектеседі және жердегі өзгерістерден туындаған деформация қаупін азайтады.

3. Тегіс ішкі бет және төмен ағынға төзімділік

Екі жақты су асты доғалық дәнекерлеу процесі дәнекерлеудің тұрақты сапасын қамтамасыз етеді және құбырдың ішкі бетінің күйін жақсартады. Дәстүрлі дәнекерленген құрылымдармен салыстырғанда, жұқа қабырғалы спиральды дәнекерленген болат құбырдың ішкі беті ағынға төзімділігі төмен.

Бұл артықшылық оны суды тасымалдауға, желдету жүйелеріне, шаңды кетіру құбырларына және сұйықтық немесе ауаның тиімді қозғалысы қажет өнеркәсіптік айналым жүйелеріне қолайлы етеді.

4. Экономикалық үлкен диаметрлі құбырдың шешімі

Жұқа қабырғалы спиральды дәнекерленген болат құбыр үлкен диаметрлі төмен қысымды құбырларды қолдану үшін үнемді шешім ұсынады. Жіксіз болат құбырлармен және кейбір түзу тігісті дәнекерленген құбырлармен салыстырғанда, спиральды дәнекерленген болат құбырлар материалды пайдаланудың жоғары тиімділігін және өндіріс шығындарын төмендетеді.

Ұзақ құбырлар қашықтығын қамтитын ірі инфрақұрылымдық жобалар үшін бұл өнім сенімді өнімділікті сақтай отырып, болат тұтынуды, көлік шығындарын және құрылыс инвестициясын тиімді түрде азайта алады.

5. Дәнекерлеудің сенімді сапасы және тексеру

ZHONGTIAN жұқа қабырғалы SSAW болат құбыры қатаң сапаны бақылау процедураларымен біріктірілген екі жақты су асты доғалық дәнекерлеудің озық технологиясын қолдана отырып жасалған.

Өндіріс кезінде әрбір құбыр өлшемді тексеруден, дәнекерлеу сапасын тексеруден және гидравликалық қысымды тексеруден өтеді. Тұтынушылардың талаптарына сәйкес дәнекерлеу өнімділігін тексеру және өнімнің тұрақты сапасын қамтамасыз ету үшін ультрадыбыстық сынақ және рентгендік тексеру қолданылуы мүмкін.

6. Икемді үлкен диаметрлі өндіріс мүмкіндігі

Жұқа қабырғалы спиральды дәнекерленген болат құбырдың негізгі артықшылықтарының бірі спиральды қалыптау технологиясы арқылы үлкен диаметрлі өндіріске қол жеткізу мүмкіндігі болып табылады.

Жіксіз болат құбырлармен салыстырғанда, спиральды дәнекерленген болат құбырларды өндіріс икемділігі мен материалдың тиімділігі жоғарырақ үлкен диаметрлерде жасауға болады. Бұл оларды ірі су инженериясы, коммуналдық инфрақұрылым және өнеркәсіптік құбырлар жобалары үшін қолайлы етеді.

Өнім қолданбалары

1. Қалалық сумен жабдықтау және су бұру құбыры

Жұқа қабырғалы спиральды дәнекерленген болат құбырлар қалалық сумен жабдықтау және су бұру жүйелерінде, соның ішінде қалалық су өткізгіш құбырларда, жаңбыр суын бұру желілерінде, кәріз құбырларында және суды бұру жобаларында кеңінен қолданылады.

Үлкен диаметрлі мүмкіндігіне, жеңіл құрылымына және үнемді құнына байланысты SSAW болат құбырының бұл түрі ұзақ қашықтыққа коммуналдық құбыр салу үшін тиімді шешім ұсынады. Ол үлкен көлемді сұйықтықты тасымалдау талаптарын қанағаттандыра отырып, орнату қиындықтарын азайтады.

2. Өндірістік желдету және шаңды кетіру жүйелері

Жұқа қабырғалы SSAW болат құбыры әдетте өнеркәсіптік желдету жүйелерінде, зауыттың шығатын құбырларында, шаң жинау жүйелерінде және ауамен жабдықтау желілерінде қолданылады.

Оның үлкен диаметрі мен тегіс ішкі беті ауа ағынының кедергісін азайтуға және тасымалдау тиімділігін арттыруға көмектеседі. Ол сенімді желдету және шаңды кетіру шешімдерін қажет ететін зауыттар, цехтар және өнеркәсіптік нысандар үшін жарамды.

3. Ауылшаруашылық ирригация және су шаруашылығы

Жұқа қабырғалы спиральды дәнекерленген болат құбыр ауылшаруашылық суару жүйелеріне, резервуардағы суды тасымалдауға, су тасқынына қарсы дренажға және басқа да төмен қысымды су инженерлік жобаларына жарамды.

Үлкен диаметрлі дизайн суды ұзақ қашықтыққа тиімді өткізуге мүмкіндік береді, ал жеңіл құрылым ауыр болат құбыр шешімдерімен салыстырғанда орнату және тасымалдау шығындарын азайтуға көмектеседі.

4. Уақытша құбыр желілері

Жеңіл сипаттамалары мен ыңғайлы орнатуының арқасында жұқа қабырғалы спиральды дәнекерленген болат құбыр құрылыс алаңындағы сумен жабдықтауды, уақытша дренаж жүйелерін және қысқа мерзімді инженерлік жобаларды қоса, уақытша құбырларды қолдану үшін жиі қолданылады.

Тұрақты құбырлар шешімдерімен салыстырғанда, ол жоба аяқталғаннан кейін құбырларды ауыстыру немесе алып тастау қажет болғанда шығындарды бақылауда, орнату жылдамдығында және икемділікте артықшылықтар береді.

5. Жеңіл құрылымдық қолданбалар

Жұқа қабырғалы спиральды дәнекерленген болат құбырды үлкен жылыжай іргетасы, тірек бағаналары, уақытша тіректер және өнеркәсіптік қосалқы құрылымдар сияқты жеңіл құрылымдық қосымшаларда қолдануға болады.

Дегенмен, ол негізінен негізгі емес жүк көтергіш қолданбалар үшін жарамды және жоғары механикалық беріктікті немесе төтенше жүктеме жағдайларын қажет ететін жобаларда ауыр құрылымдық болат құбырларды алмастырмауы керек.

6. Төмен қысымды өнеркәсіптік сұйықтықтарды тасымалдау

Жұқа қабырғалы SSAW болат құбыры төмен қысымды өнеркәсіптік сұйықтықты тасымалдау жүйелері үшін, соның ішінде айналмалы су құбырлары, жылу салалық құбырлары және жалпы өнеркәсіптік сұйықтықты тасымалдау үшін пайдаланылуы мүмкін.

Жұмыс қысымы 1,6 МПа төмен қолданбалар үшін бұл өнім өнімділік, орнату тиімділігі және жоба құны арасындағы практикалық теңгерімді қамтамасыз етеді.

Өндірістік процесс

1. Болат орамдарын дайындау және жиектерін өңдеу

Жұқа қабырғалы спиральды дәнекерленген болат құбырдың өндірісі жоғары сапалы ыстық илектелген болат катушкалардан басталады. Дәл қалыптау өлшемдері мен тұрақты дәнекерлеу жағдайларын қамтамасыз ету үшін болат катушкалар бұралып, тегістеледі және жиектерді фрезерлеу арқылы өңделеді.

Шикізатты дұрыс дайындау құбырдың дәлдігін, дәнекерлеу консистенциясын және өнімнің жалпы сенімділігін жақсартуға көмектеседі.

2. Спиральды қалыптау процесі

Өндіріс кезінде өңделген болат жолақ қалыптау жабдығына түседі және жобаланған қалыптау бұрышына сәйкес спиральды құбыр құрылымына үздіксіз пішінделеді.

Спиральды қалыптау технологиясы өндірушілерге материалды тиімді пайдалануды сақтай отырып, икемді сипаттамалары бар үлкен диаметрлі болат құбырларды шығаруға мүмкіндік береді.

3. Екі жақты су астындағы доғалық дәнекерлеу

Ішкі және сыртқы спиральды тігістер екі жақты су асты доғалық дәнекерлеу технологиясы арқылы дәнекерленген.

Бұл дәнекерлеу әдісі терең енуді, тұрақты дәнекерлеу беріктігін және жақсы механикалық өнімділікті қамтамасыз етеді. Дәнекерлеу процесі спиральды тігістің қалыпты жұмыс қысымына және қызмет көрсету жағдайларына төтеп бере алатынын қамтамасыз етеді.

4. Бұзбайтын бақылау және сапаны бақылау

Дәнекерлеуден кейін жұқа қабырғалы SSAW болат құбыры ультрадыбыстық сынауды, рентгендік тексеруді, өлшемді өлшеуді және дәнекерлеу сапасын тексеруді қоса алғанда, қатаң тексеру процедураларынан өтеді.

ZHONGTIAN компаниясы әрбір құбырдың беріктік, дәлдік және сенімділік бойынша тұтынушылардың талаптарына сәйкес келетініне көз жеткізу үшін бақыланатын тексеру процедураларын сақтайды.

5. Гидравликалық қысымды сынау

Гидравликалық сынақ қысымға төзімділік пен ағып кету өнімділігін тексеру үшін дайын құбырларда орындалады.

Құбырлар суды және басқа да төмен қысымды сұйықтықтарды тасымалдау кезінде сенімді жұмысты қамтамасыз ете отырып, белгіленген қысым жағдайында сыналады.

6. Кесу, қаптау және соңғы өңдеу

Тексеруден кейін құбырлар тұтынушы талап ететін ұзындықтарға сәйкес кесіліп, жеткізуге дайындалады.

Әртүрлі қолданбалы орталарға сәйкес ZHONGTIAN бетті қорғау шешімдерін, соның ішінде эпоксидті жабынды, IPN8710 жабыны және 3PE коррозияға қарсы жабынды ұсына алады.

Басқа болат құбырлармен салыстыру

1. Жұқа қабырға спиральды дәнекерленген құбыр және қалың қабырға спиральды дәнекерленген құбыр

Жұқа қабырғалы спиральды дәнекерленген болат құбыр негізінен қабырғасының қалыңдығы әдетте 5-12 мм болатын төмен қысымды қолданбаларға арналған, ал қалың қабырғаға спиральды дәнекерленген болат құбырлар жоғары қысымды және ауыр құрылымдық қолданбалар үшін қолданылады.

Қалың қабырғалы спиральды дәнекерленген құбырлармен салыстырғанда, жұқа қабырғалы бұйымдар төмен салмақты, орнатуды жеңілдетеді және жақсы үнемділікті қамтамасыз етеді, ал қалың қабырға құбырлары талап етілетін орталар үшін жоғары қысымға төзімділікті қамтамасыз етеді.

2. Жұқа қабырға спиральды дәнекерленген құбыр және түзу тігісті дәнекерленген құбыр

Тікелей тігісті дәнекерленген құбырлармен салыстырғанда, жұқа қабырғалы SSAW болат құбыры үлкен диаметрлі өндіріс қабілеті мен өндіріс икемділігінде артықшылықтарға ие.

Спиральды дәнекерленген болат құбырлар диаметрі φ3000 мм-ден жоғары болуы мүмкін, ал түзу тігісті құбырлар диаметрі бойынша әдетте шектелген. Сондықтан жұқа қабырғалы спиральды дәнекерленген болат құбыр жиі ірі су инженерлік және коммуналдық құбырлар жобалары үшін таңдалады.

3. Жұқа қабырға спиральды дәнекерленген құбыр жіксіз болат құбырға қарсы

Жіксіз болат құбырлармен салыстырғанда, жұқа қабырғалы спиральды дәнекерленген болат құбыр үлкен диаметрлі төмен қысымды қолданбалар үшін жақсы үнемділікті қамтамасыз етеді.

Жіксіз болат құбырлар негізінен жоғары қысымда және арнайы қолданбаларда қолданылады, ал спиральды дәнекерленген құбырлар үлкен диаметрді, үнемді тасымалдауды және тиімді орнатуды қажет ететін инфрақұрылымдық жобалар үшін қолайлы.

Коррозияға қарсы қорғаныс және қызмет ету мерзімі

1. Жерленген су құбырын қорғау

Жер асты сумен жабдықтау және дренажды қолдану үшін жұқа қабырғалы спиральды дәнекерленген болат құбырды эпоксидті көмір шайырымен немесе IPN8710 коррозияға қарсы жабынымен өңдеуге болады.

Қолайлы орнату жағдайында күтілетін қызмет мерзімі топырақ ортасына және техникалық қызмет көрсету жағдайларына байланысты шамамен 15–20 жылға жетуі мүмкін.

2. Ішкі желдету жүйесін қорғау

Ішкі желдету, сору және өнеркәсіптік ауа тасымалдау жүйелері үшін бетті қорғау әдетте тотқа қарсы жабынды немесе суық мырышталған өңдеуді қамтиды.

Бұл қорғау әдісі ішкі орта үшін жеткілікті коррозияға төзімділікті қамтамасыз етеді және шамамен 10-15 жыл қызмет ету мерзіміне қол жеткізе алады.

3. Жоғары талапты жерасты құбырларын қорғау

Күшті коррозияға төзімділікті қажет ететін жобалар үшін жұқа қабырғалы SSAW болат құбырын 3PE коррозияға қарсы жабынмен қамтамасыз етуге болады.

Үш қабатты полиэтиленді жабын жүйесі ылғалдан, топырақ коррозиясынан және сыртқы орта факторларынан күшейтілген қорғанысты қамтамасыз етеді, қолайлы жағдайларда 25–30 жыл қызмет ету мерзімі.

Таңдау нұсқаулығы

1. Жұмыс қысымына сәйкес таңдаңыз

Жұқа қабырғалы спиральды дәнекерленген болат құбырды таңдау үшін алдымен құбыр жүйесінің жұмыс қысымын ескеру қажет.

Жұмыс қысымы ≤1,6МПа болатын қолданбалар үшін әдетте жұқа қабырғалы спиральды дәнекерленген болат құбырлар қолайлы. 2,5 МПа-дан жоғары қысым жағдайлары үшін қалың қабырғалы спиральды дәнекерленген болат құбырлар немесе басқа да жоғары берік құбыр шешімдері ұсынылады.

2. Диаметр мен қабырға қалыңдығына сәйкес таңдаңыз

Қажетті қабырға қалыңдығы құбырдың диаметріне, жұмыс жағдайларына және орнату ортасына сәйкес таңдалуы керек.

Мысалы, DN600 құбырлары әдетте 6–8 мм қабырға қалыңдығын пайдаланады, DN1000 құбырлары әдетте 8–10 мм қабырға қалыңдығын пайдаланады және DN1500 немесе одан үлкен диаметрлі құбырлар әдетте 10–12 мм қабырға қалыңдығын қажет етеді.

3. Материал дәрежесіне сәйкес таңдаңыз

Q235B теңдестірілген өнімділігі мен құнының артықшылығына байланысты жалпы төмен қысымды құбырларды қолдану үшін әдетте таңдалады.

Q355B жоғары беріктікті қажет ететін жобалар үшін қолайлы, ал L245 әдетте арнайы материал стандарттары қажет болатын құбырларды тасымалдау қолданбалары үшін қолданылады.

4. Қолданбалар ұсынылмайды

Жұқа қабырғалы спиральды дәнекерленген болат құбырды жоғары қысымды мұнай және газ құбырлары, жоғары температуралы бу жүйелері, ауыр жүк көтергіш қадалар немесе жоғары коррозиялық химиялық орталар үшін пайдалану ұсынылмайды.

Бұл қолданбалар үшін тұтынушылар жоғары қысым көрсеткіштері, күшті механикалық қасиеттері немесе арнайы коррозияға төзімділігі бар болат құбырларды таңдауы керек.

Неліктен ZHONGTIAN жұқа қабырғалы спиральды дәнекерленген болат құбырды таңдау керек?

1. Кәсіби болат құбырларды өндіру мүмкіндігі

ZHONGTIAN - Қытайдағы кәсіби жұқа қабырғалы спиральды дәнекерленген болат құбыр өндірушісі және жеткізушісі, халықаралық тұтынушылар үшін теңшелген SSAW болат құбыр шешімдерін ұсынады.

Кәсіби өндірістік тәжірибесі және жетілген өндірістік процестері бар ZHONGTIAN әртүрлі инженерлік жобаларды, соның ішінде муниципалды инфрақұрылымды, өнеркәсіптік құбырларды және су көлігі жүйелерін қолдайды.

2. Реттелген өнім шешімдері

ZHONGTIAN компаниясы жоба талаптарына сәйкес арнайы шешімдерді ұсына алады, соның ішінде құбыр диаметрі, қабырға қалыңдығы, ұзындығы, материал дәрежесі және коррозияға қарсы өңдеу.

Бұл икемділік тұтынушыларға әртүрлі жұмыс орталары үшін қолайлы жұқа қабырғалы SSAW Steel Pipe өнімдерін алуға мүмкіндік береді.

3. Қатаң сапаны бақылау жүйесі

Шикізатты тексеруден бастап соңғы өнімді сынауға дейін ZHONGTIAN бүкіл өндіріс процесінде сапаны басқарудың қатаң процедураларын қолданады.

Әрбір құбыр тұрақты сапа мен сенімді өнімділікті қамтамасыз ету үшін бақыланатын дәнекерлеу технологиясымен, тексеру процедураларымен және сынақ стандарттарымен жасалған.

Жиі қойылатын сұрақтар

1. Жылыжай құрылымдары үшін жұқа қабырғалы спиральды дәнекерленген болат құбырды қолдануға бола ма?

Жұқа қабырғалы спиральды дәнекерленген болат құбырды үлкен диаметрлі құрылымдық тірек қажет болатын үлкен жылыжай іргетасы немесе тірек бағаналары үшін пайдалануға болады.

Дегенмен, қарапайым жылыжай рамалары әдетте кішірек мырышталған дөңгелек құбырларды немесе сопақ құбырларды пайдаланады, себебі олар жеңілірек, орнату оңайырақ және стандартты жылыжай құрылысы үшін үнемді.

2. Жұқа қабырғалы SSAW болат құбыры мен мырышталған құбырдың арасындағы айырмашылық неде?

Жұқа қабырғалы SSAW болат құбыры негізінен үлкен диаметрлі төмен қысымды сұйықтықты тасымалдауға және жеңіл құрылымдық қолданбаларға арналған.

Мырышпен қапталған құбырлар әдетте су жүйелеріне, тіректерге, жылыжай құрылымдарына және жалпы құрылысқа арналған диаметрі кішірек құбырлар болып табылады. Екі өнім әртүрлі инженерлік мақсаттарға қызмет етеді.

3. Жұқа қабырға спиральды дәнекерленген болат құбыр оңай деформацияланады ма?

Білікті жұқа қабырғалы спиральды дәнекерленген болат құбыр дұрыс таңдалған және орнатылған кезде сақина қаттылығы мен деформацияға төзімділігі жеткілікті.

Қалыпты көмілген немесе жер үстіндегі жұмыс жағдайында құбыр тұрақты өнімділікті сақтай алады. Дегенмен, оны жобаланған қысым диапазонынан тыс немесе ауыр жүктеме және жоғары коррозиялық ортада қолдануға болмайды.
